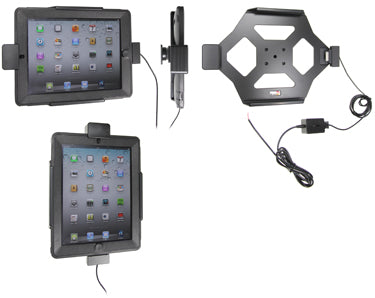

547395 - Rugós záras tartó

Kérjük, figyelmesen olvassa el a használati utasítást és nézze meg a telepítést segítő képeket, mielőtt a tartót rögzíti! Fontos: A töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon! Fontos: Ha a tartóhoz GPS/Data készüléket csatlakoztat, győződjön meg róla, hogy a töltő mindig a GPS vagy töltő adapter hatókörzetén belül legyen. Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz. A tartó felszerelése:

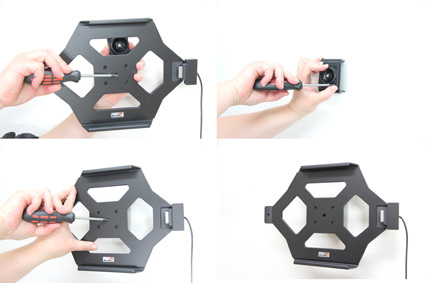

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Csavarozza a tartót a csuklóra. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

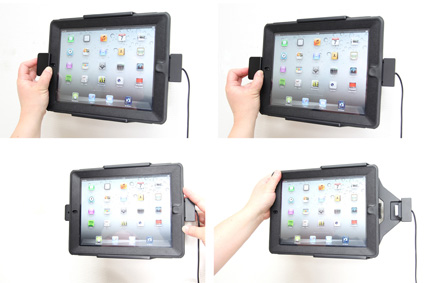

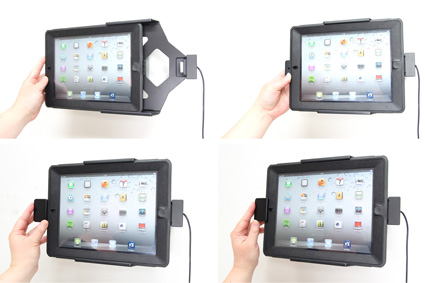

2. Csúsztassa az eszközt óvatosan a tartóba, amíg nem érzi, hogy megfelelően illeszkedett a csatlakozóra. Nyomja a zár eszközt a tartó bal oldalához.

3. Csúsztassa el a zár eszközt a tartótól.

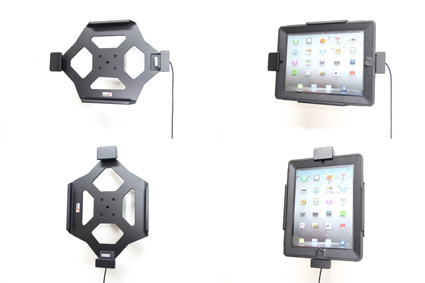

4. A tartó a helyére került. A tartó elfordításával könnyedén válthat vízszintes és függőleges pozíciók között.
