215912 - Rögzítő kiegészítők

215912 - Rögzítő kiegészítők

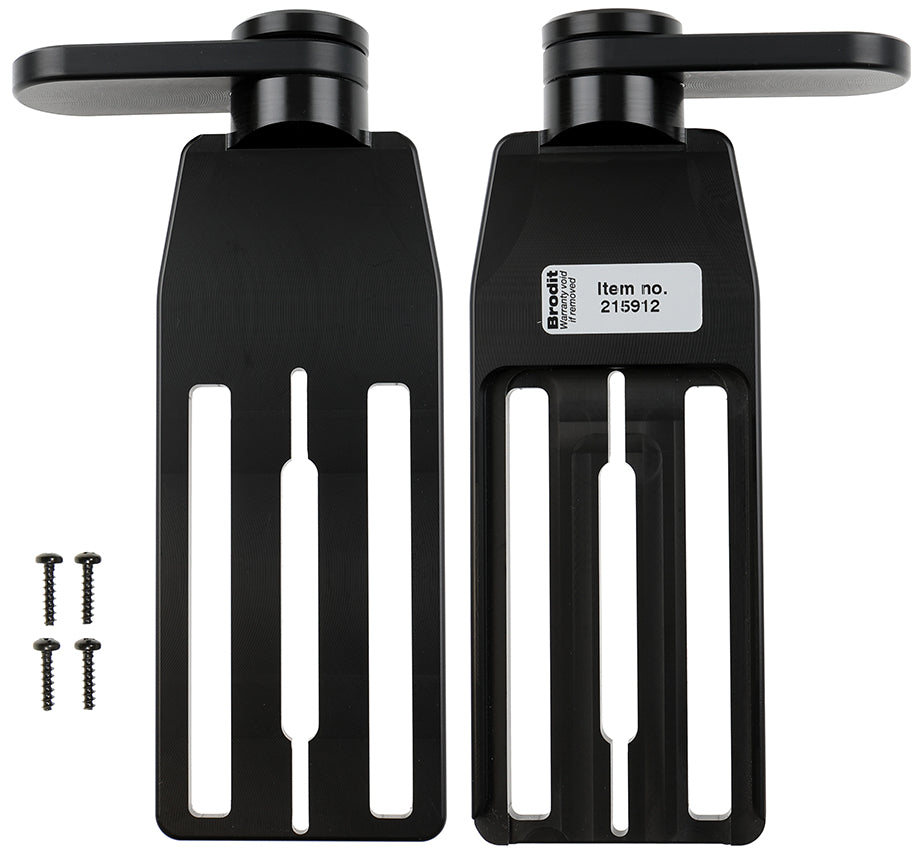

Forgatható felső támasz az extra stabil rögzítéshez.

25.400 Ft
25.400 Ft
Akciós Elfogyott

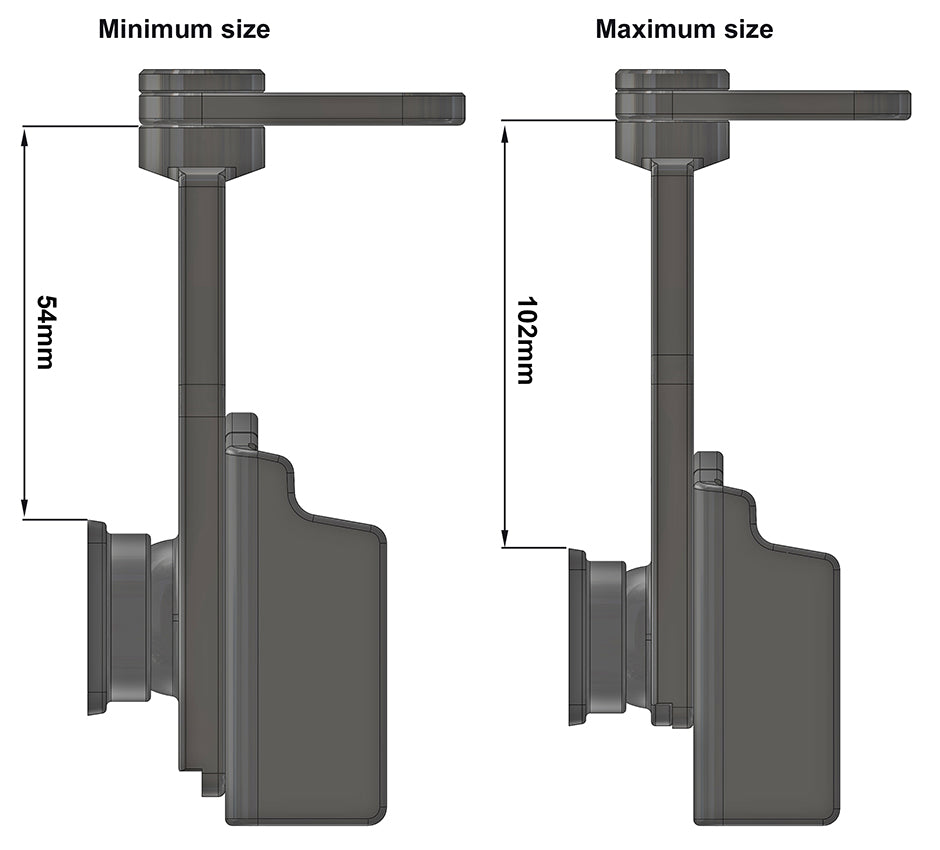

Olyan Brodit tartókhoz használható, ahol a lemez, amely a csuklót a tartóra rögzíti 42x50 mm. Nagyon könnyű a tartóra rögzíteni és beállítani a magasságot az eszközéhez. Győződjön meg arról, hogy ez a megfelelő termék a tartóhoz és az eszközéhez: mérje le a távolságot a csukló teteje és a tartóban lévő eszköz teteje között. Ha a távolság 85-100 mm között van, akkor ez a tökéletes választás.

Méretek: 55 x 157 x 70 mm (Sz x M x V mm)
Súly: 99 g
  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Mielőtt elkezdené a telepítést, kérjük, tekintse meg a képeket és figyelmesen olvassa el a használati útmutatót!

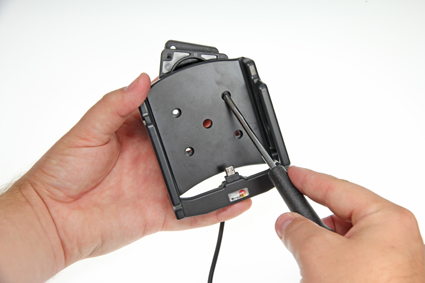

1. Távolítsa el a csuklót a tartó hátuljáról a tartó közepén található csavar meglazításával.

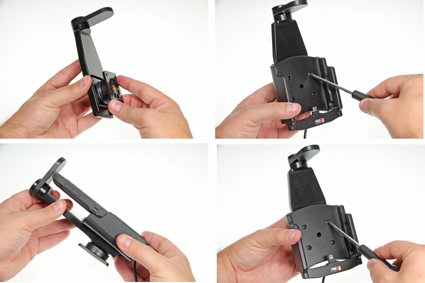

2. Helyezze a csuklót a forgatható rész hátulján lévő barázdált részre. Helyezze a forgatható részt és a csuklót a tartó hátuljára és rögzítse a mellékelt csavarokkal. Annyira húzza csak meg a csavarokat, hogy a forgatható részt és a csuklót rögzítse, de még tudja forgatni a felső részt. Helyezze az eszközt a tartóba és állítsa be a forgatható részt, hogy rögzítse az eszközt. A csavarok meghúzásával tudja rögzíteni ezt a pozíciót.

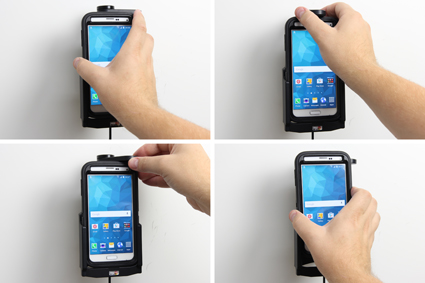

3. Az eszköz behelyezése: csúsztassa az eszközt felülről a tartóba. Fordítsa el a felső részt, hogy az eszközt a tartóba zárja.

Az eszköz kivétele: fordítsa el a felső részt, hogy az eszközt szabaddá tegye. Emelje fel az eszközt, ki a tartóból.

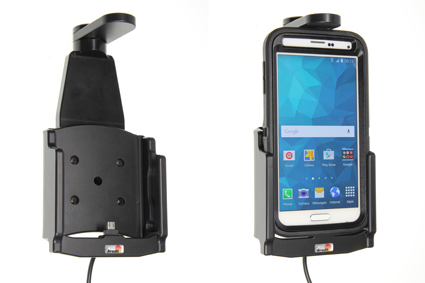

4. A forgatható felső rész a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • Nincs megadott érték
