216134 - Passzív tartó csuklóval

216134 - Passzív tartó csuklóval

Illeszkedik a pisztolymarkolattal rendelkező eszközökhöz. Az eszközt lefelé nézően helyezi a tartóba. Mellékelt dönthető forgócsuklóval.

33.990 Ft
33.990 Ft
Akciós Elfogyott

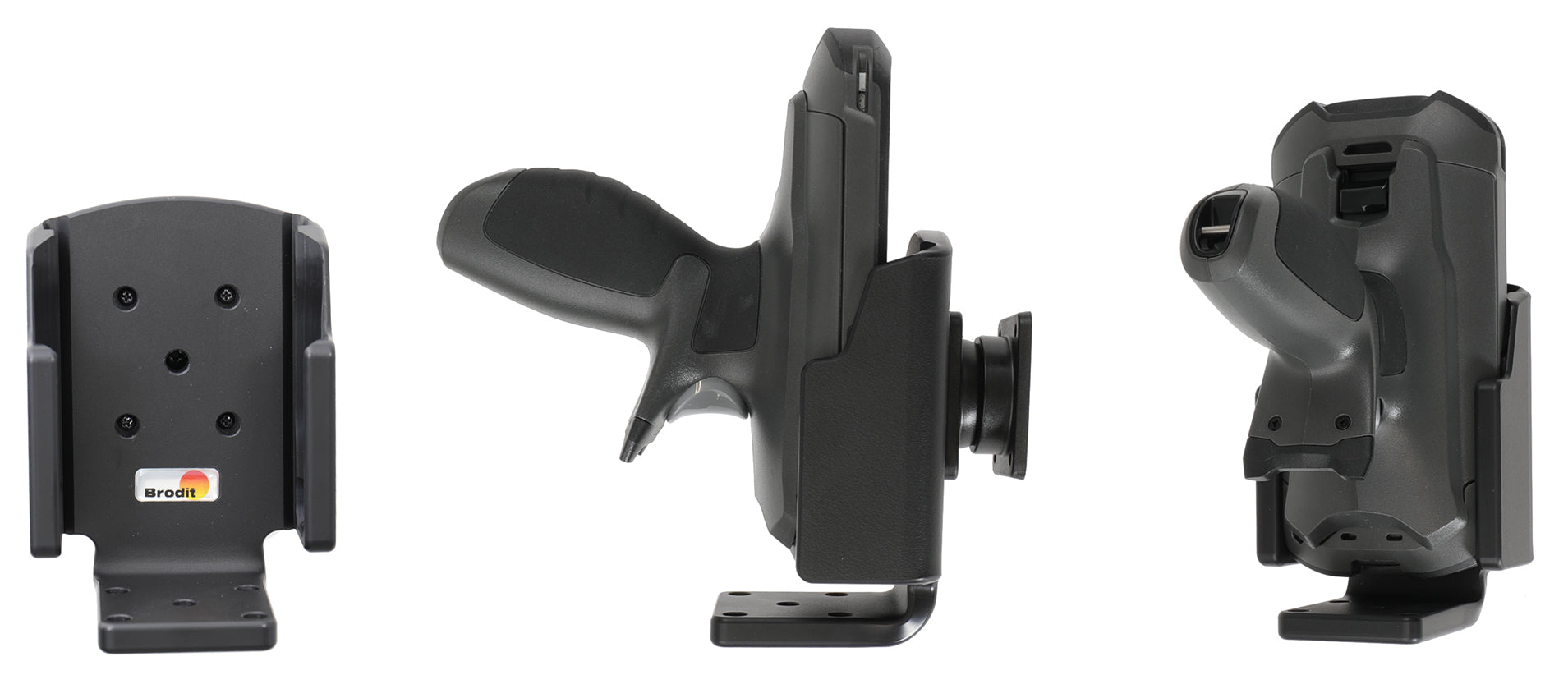

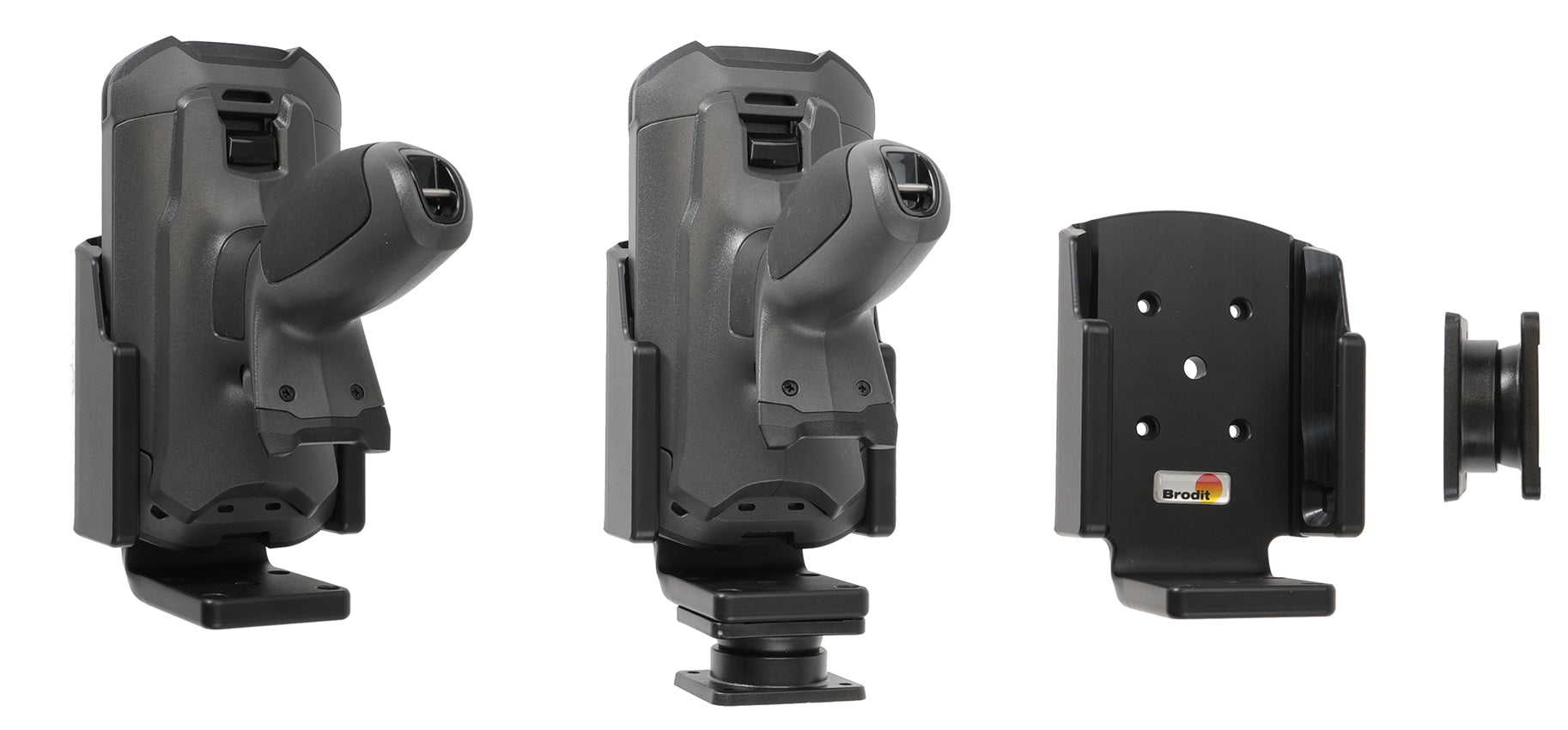

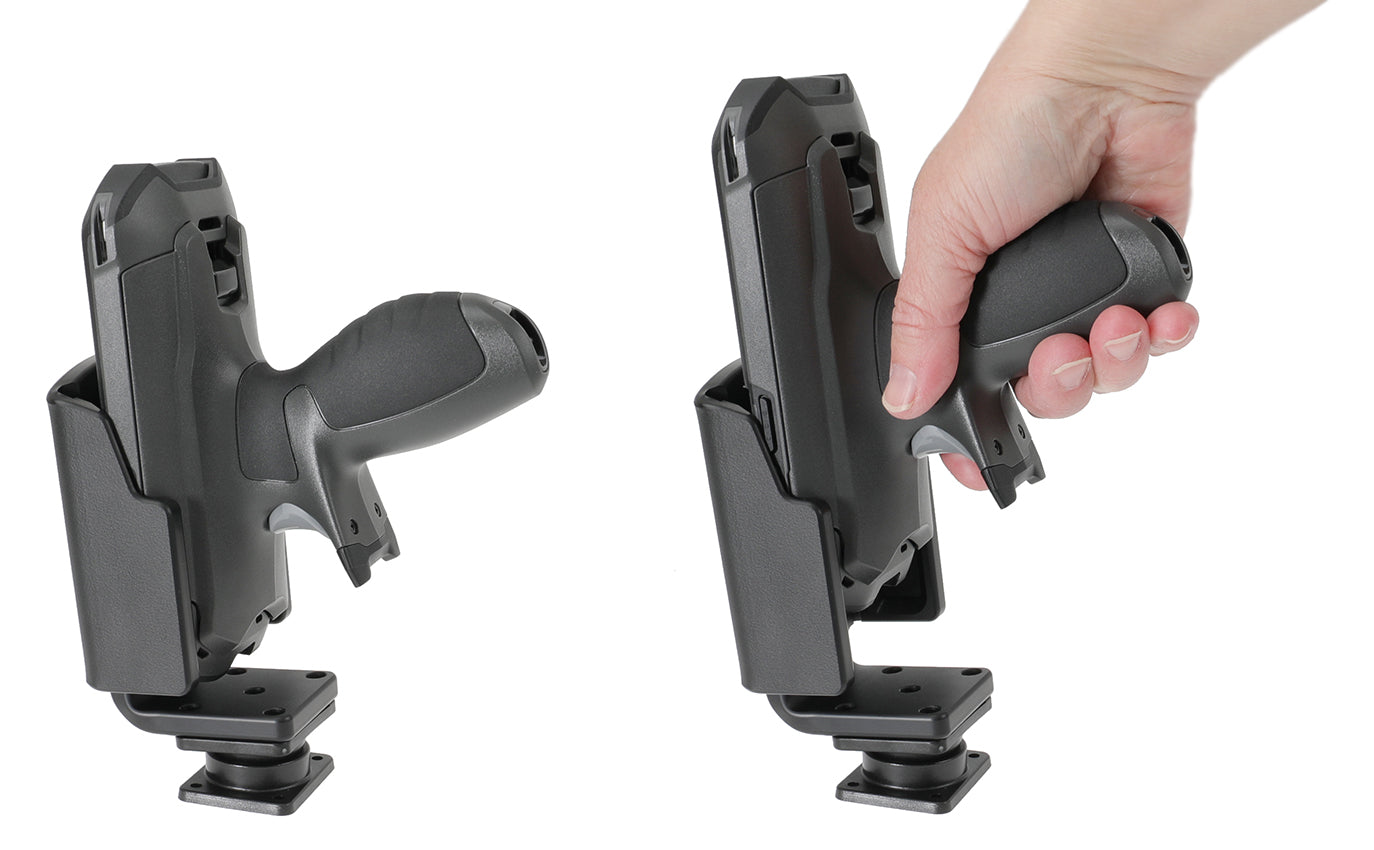

Tartsa készülékét a passzív tartóban, hogy könnyen elérhető legyen. Biztonságos és kényelmes! A tartó segítségével megteremtheti a tökéletes munkakörülményeket. Pisztolymarkolatú modellekhez. Az eszközt fejjel lefelé helyezzük el a tartóban, így könnyű betenni a készüléket a tartóba, illetve kivenni és magunkkal vinni. Kiválasztható, hogy függőleges vagy vízszintes felületre szeretné telepíteni.

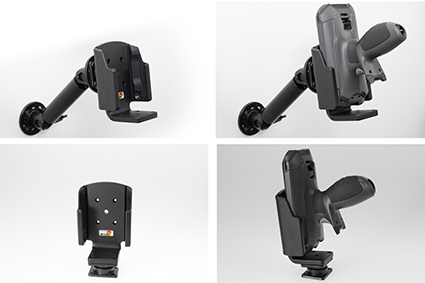

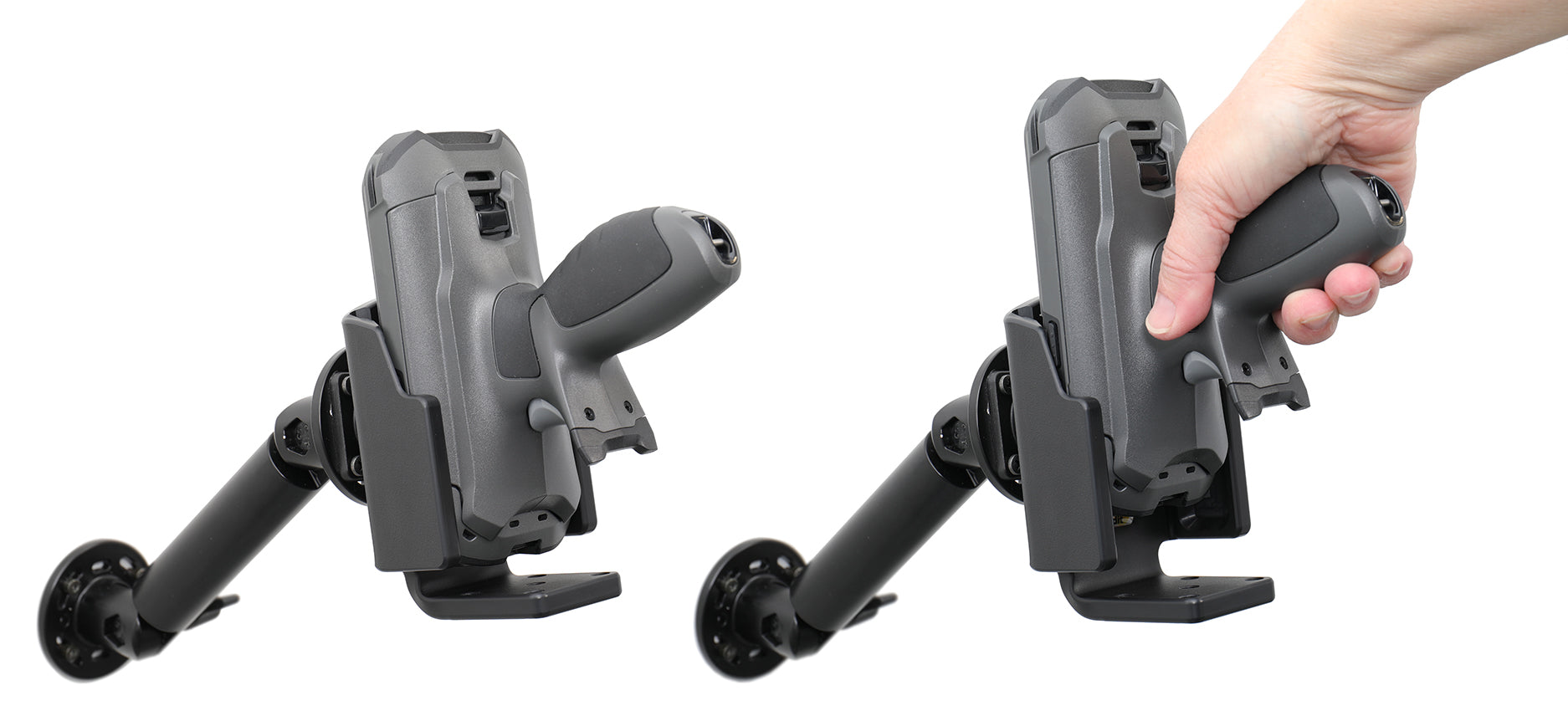

17°-ban billenthető és 360°-ban forgatható. A szerelőlap 42x50 mm és 4 mm-es AMPS-furatokkal rendelkezik. Kiváló minőségű fekete ABS műanyagból készül Svédországban. Pedestal Mountra vagy bármilyen lapos felületre rögzítjük.



A tartó méretei, ha a csuklót hátulra rögzíti: 87x122x90 mm (Sz x M x V)

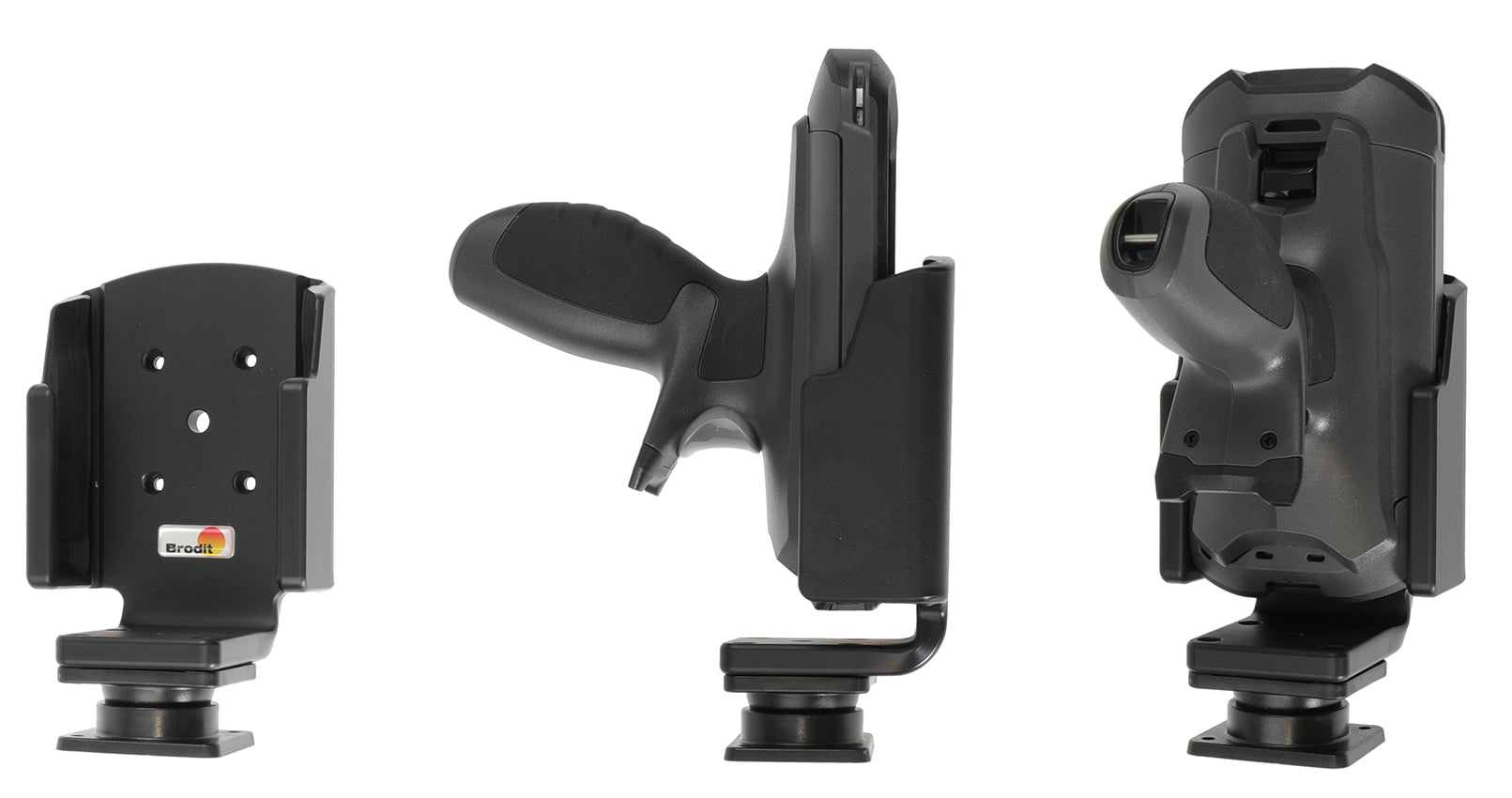

A tartó méretei, ha a csuklót alulra rögzíti: 87x172x65 mm (Sz x M x V)

  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

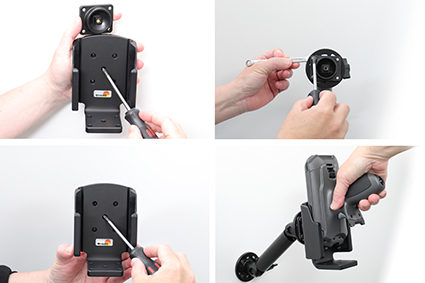

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Mielőtt elkezdené a telepítést, kérjük, tekintse meg a képeket és figyelmesen olvassa el a használati útmutatót!

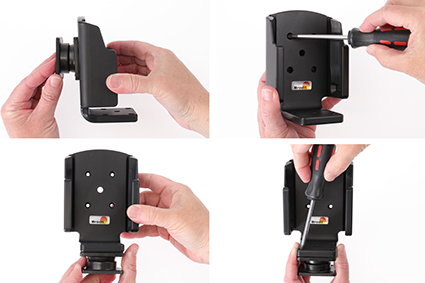

1. Függőleges felületre való rögzítés: Helyezze a mellékelt csuklót a tartó hátuljára úgy, hogy a furatok illeszkedjenek és rögzítse a mellékelt csavarok segítségével (SK186 feliratú zacskóban találhatóak). A csukló középső csavarja legyen elérhető a tartó középső, fenti csavarján keresztül.



Vízszintes felületre való rögzítés: Helyezze a mellékelt csuklót a tartó aljára úgy, hogy a furatok illeszkedjenek és rögzítse a mellékelt csavarok segítségével (SK186 feliratú zacskóban találhatóak). A csukló középső csavarja legyen elérhető a tartó középső, lenti csavarján keresztül.



2. Függőleges felületre való rögzítés: Csavarja ki a tartó közepén a csavart, amíg egy halk kattanást nem hall, így erős kézmozdulattal eltávolíthatja a csukló hátsó részét. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavart, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

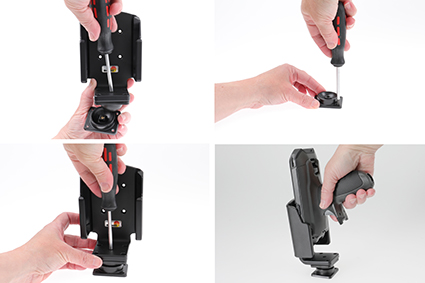

3. Vízszintes felületre való rögzítés: Csavarja ki a tartó középső, lenti csavarját, amíg egy halk kattanást nem hall, így erős kézmozdulattal eltávolíthatja a csukló hátsó részét. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavart, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.



4. A tartó a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • Zebra TC51
  • Zebra TC56

Ne felejtse el a járművéhez tartozó Proclipet sem:
