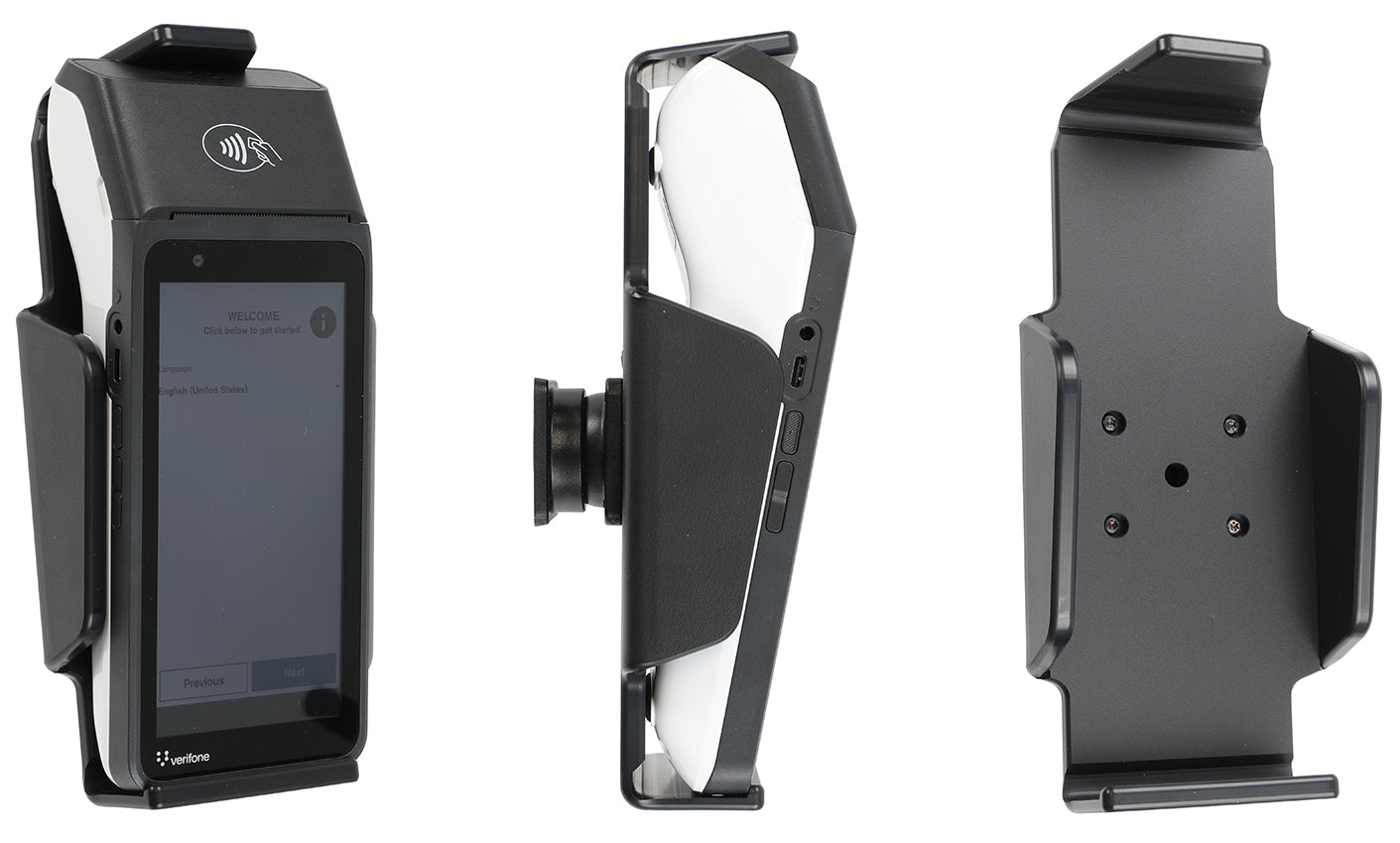

217271 - Passzív tartó csuklóval

Kérjük, olvassa el az összes utasítást, és nézze meg a képeket, mielőtt felszerelné a tartót.

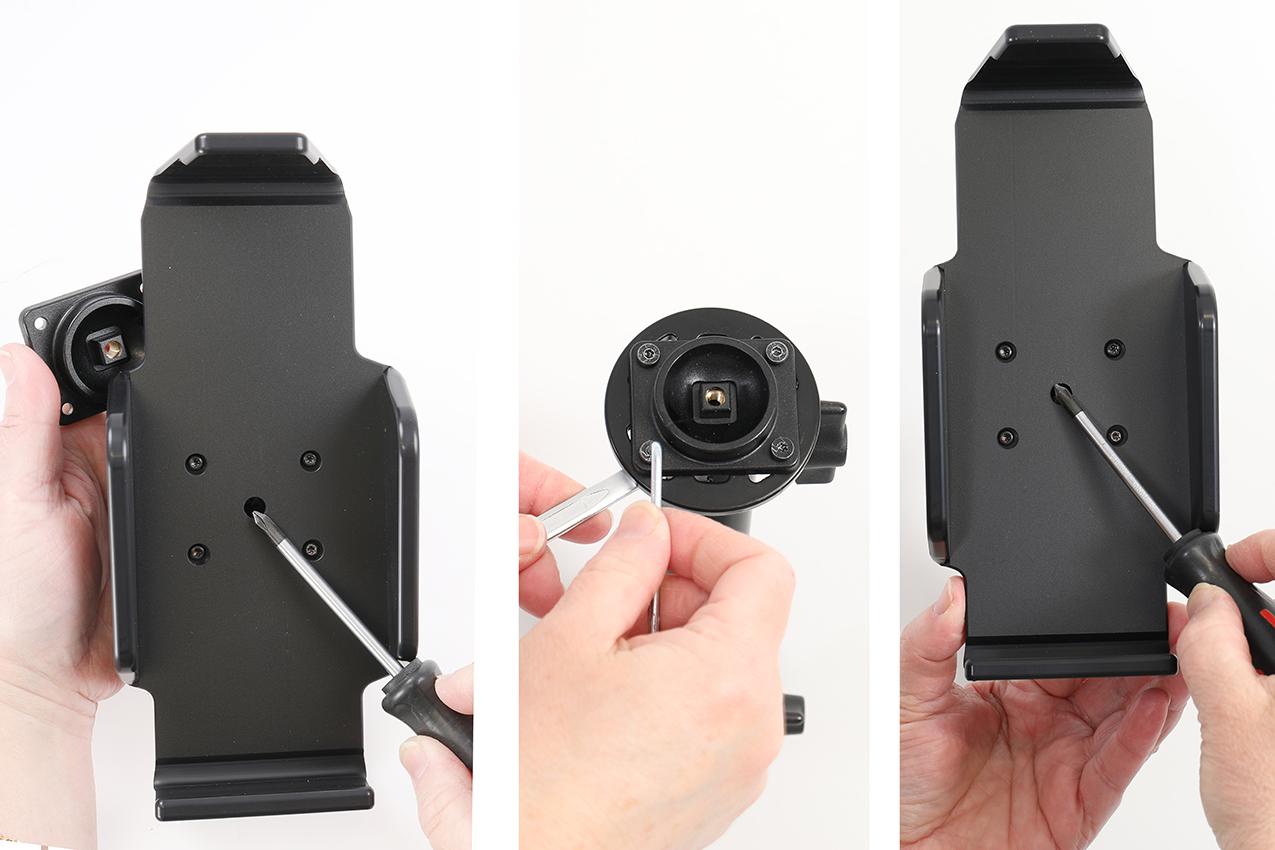

1. Lazítsa meg a tartó közepén található csavart, hogy eltávolíthassa a hátsó dönthető forgócsatlakozó rögzítőlemezt. Helyezze a rögzítőlemezt a kívánt pozícióba. Csavarozza a rögzítőlemezt a mellékelt csavarokkal a helyére. Helyezze a tartót a rögzítőlemezre úgy, hogy a csavar illeszkedjen a dönthető forgócsatlakozó furatába, majd csavarozza a helyére. Húzza meg a csavart úgy, hogy a tartó szilárdan a helyén legyen, de még állítható maradjon.

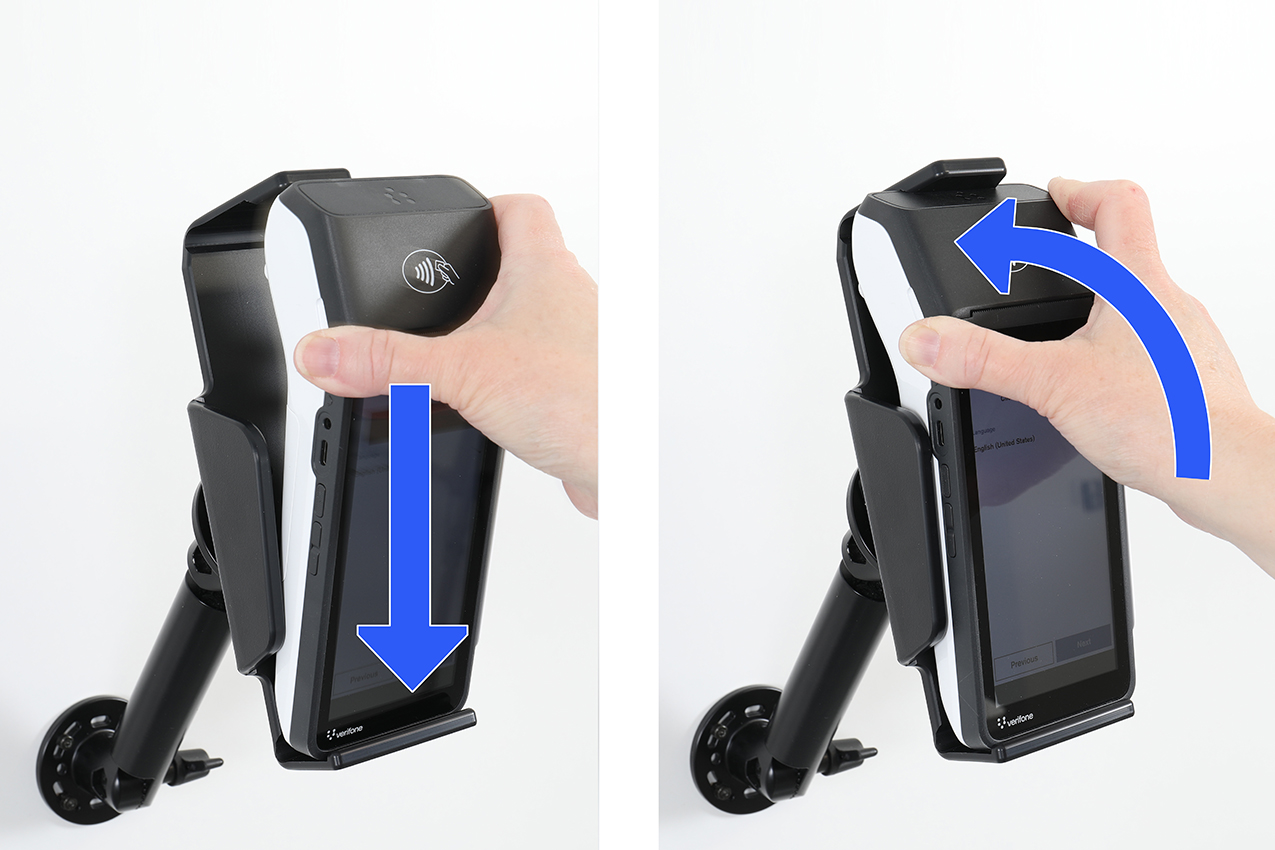

2. A készülék behelyezése a tartóba: Helyezze a készülék alsó részét a tartóba. Nyomja előre a készülék felső részét, hogy a helyére illeszkedjen a tartóban.

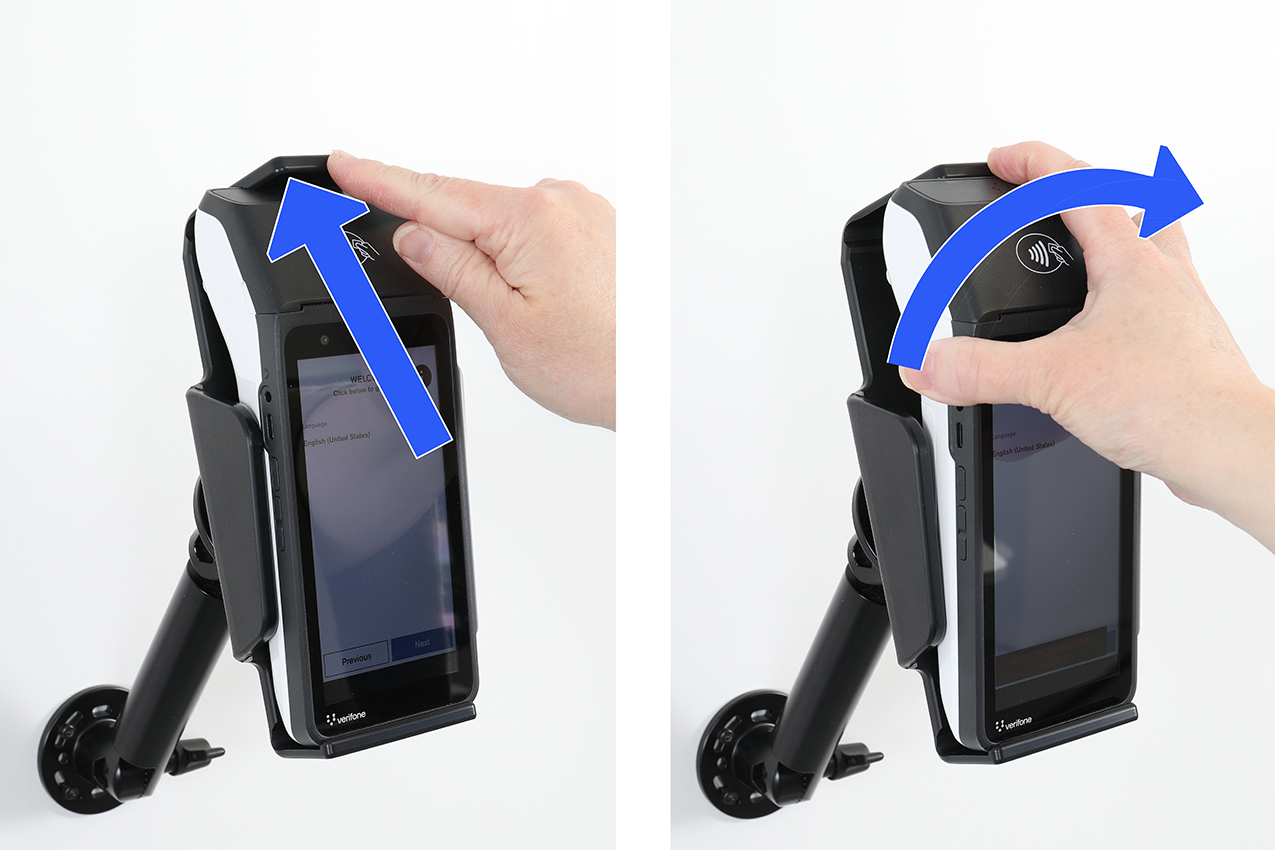

3. A készülék kivétele a tartóból: Nyomja előre a tartó felső részét. Amikor a készülék kiszabadul, emelje ki felfelé a tartóból.

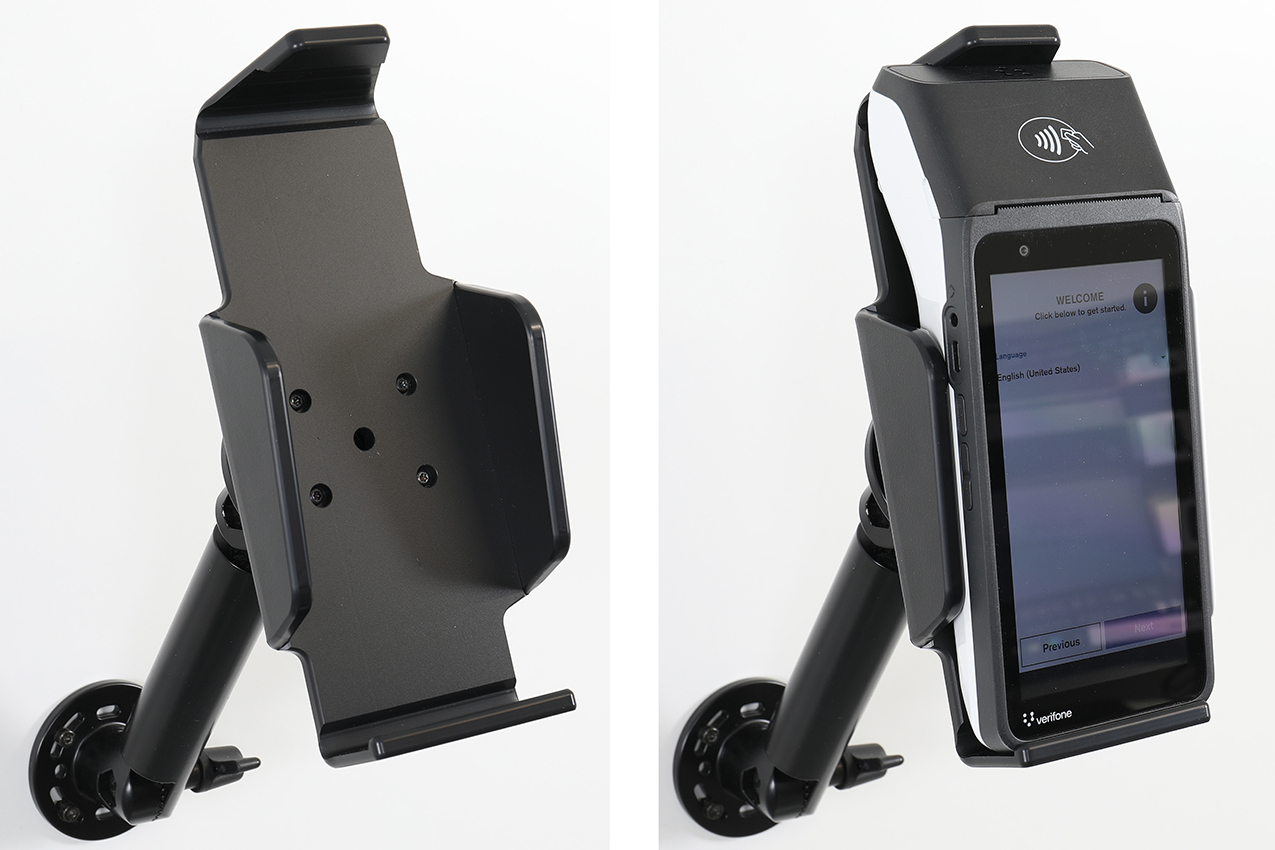

4. A tartó a helyén van.
