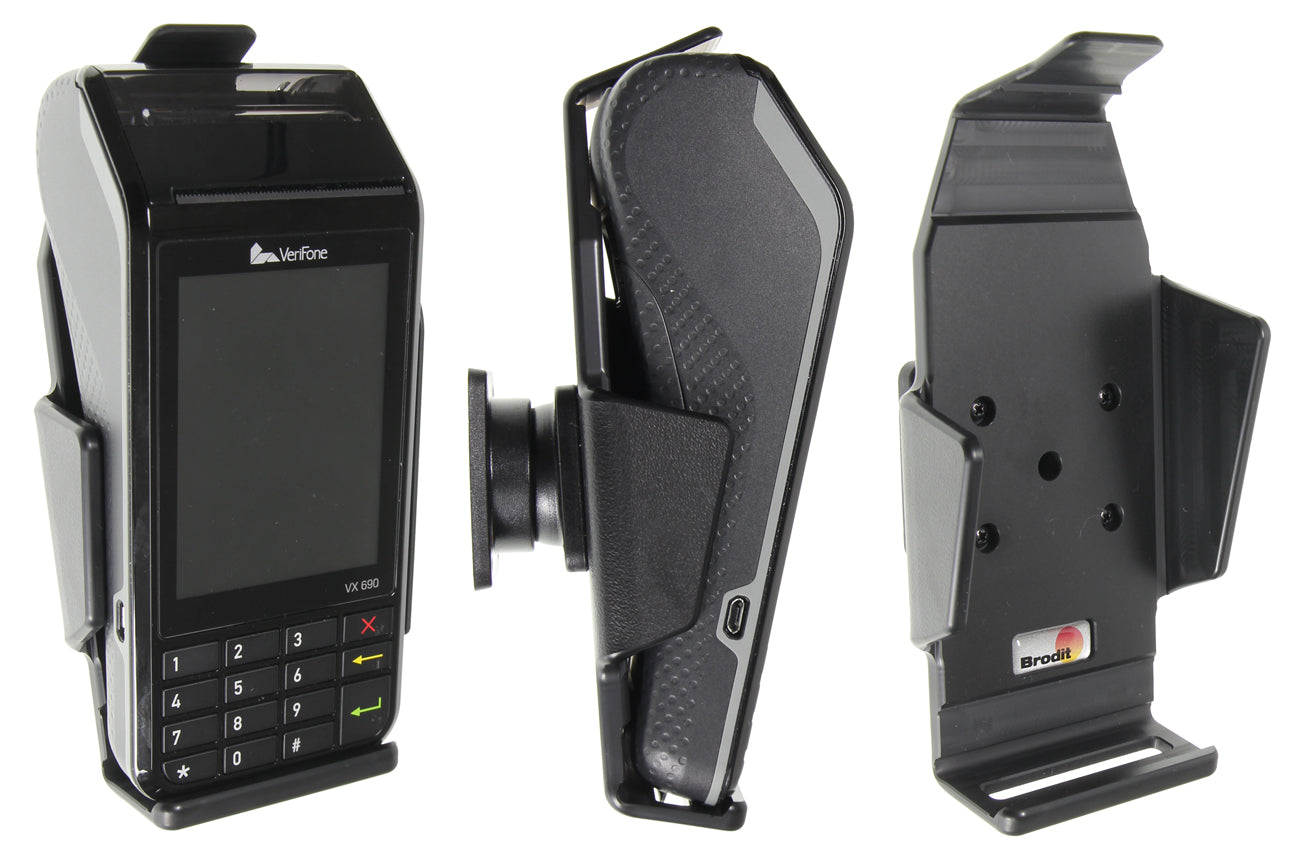

511778 - Passzív tartó csuklóval

Mielőtt elkezdené a telepítést, kérjük, tekintse meg a képeket és figyelmesen olvassa el a használati útmutatót!

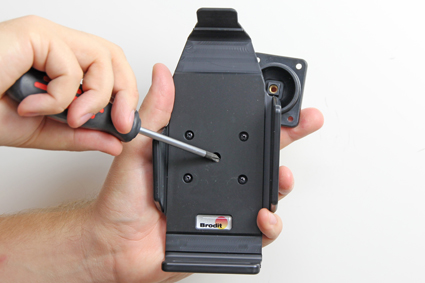

1. Csavarja ki a tartó közepén a csavart, amíg egy halk kattanást nem hall, így erős kézmozdulattal eltávolíthatja a csukló hátsó részét.

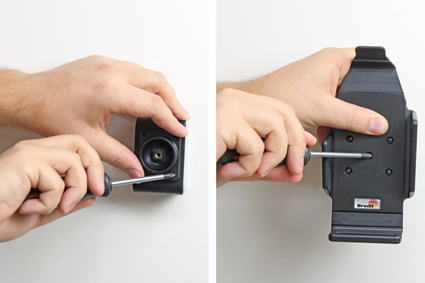

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. A tartó középső csavarjával erősítse össze a csuklót. Húzza meg jól a csavart, egészen addig, amíg a csavarmenet el nem kezd akadni. Húzza a tartót maga felé és tartsa kissé mereven miközben rögzíti a csavart, így a tartó a csukló felé fog illeszkedni. Húzza meg a csavart, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

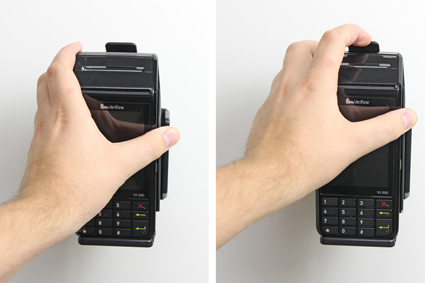

3. Az eszköz behelyezése a tartóba: helyezze az eszköz alját a tartóba. Nyomja az eszköz tetejét előre, a tartóba. Az eszköz kivétele a tartóból: Nyomja a tartó felső részét előre. Amint az eszköz szabaddá válik, emelje ki a tartóból.

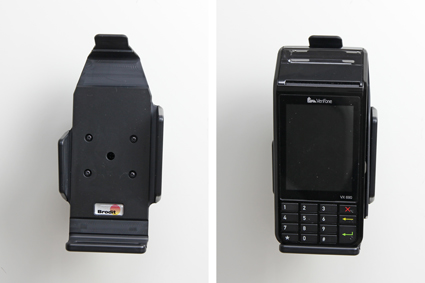

4. A tartó a helyére került.
