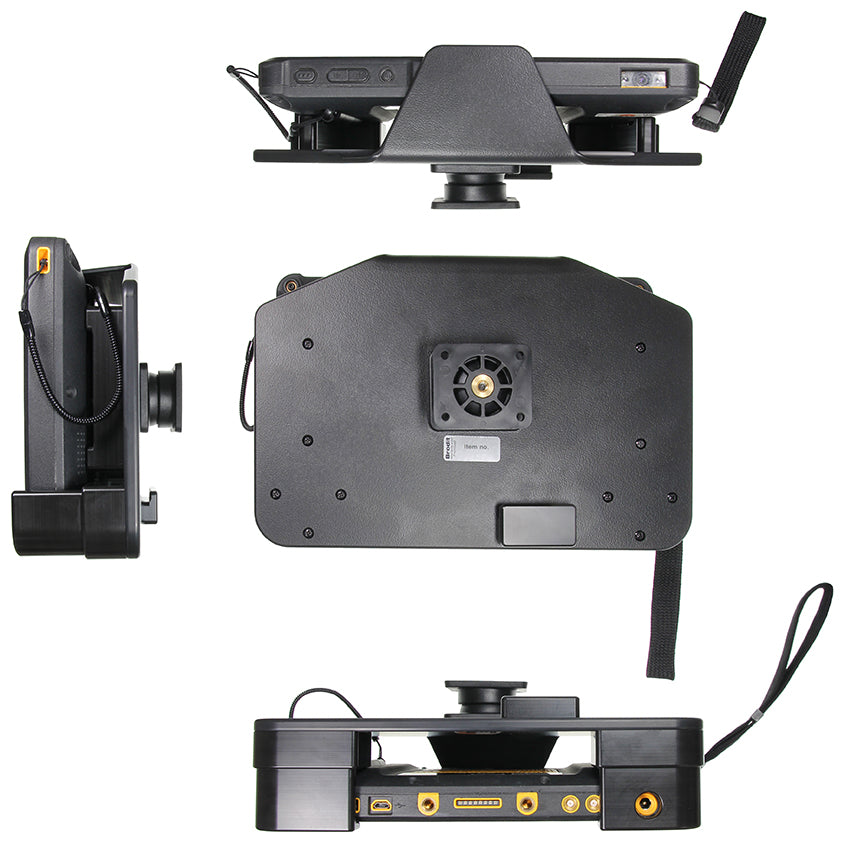

511950 - Passzív tartó csuklóval

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket.

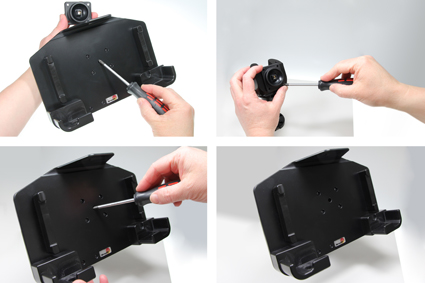

1. Csavarja ki a tartó közepén a csavart, amíg egy halk kattanást nem hall, így erős kézmozdulattal eltávolíthatja a csukló hátsó részét.

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. A tartó középső csavarjával erősítse össze a csuklót. Húzza meg jól a csavarokat, egészen addig, amíg a csavarmenet el nem kezd akadni. Húzza a tartót maga felé és tartsa kissé mereven miközben rögzíti a csavarokat így a tartó a csukló felé fog illeszkedni. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

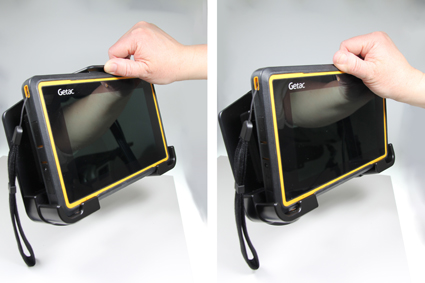

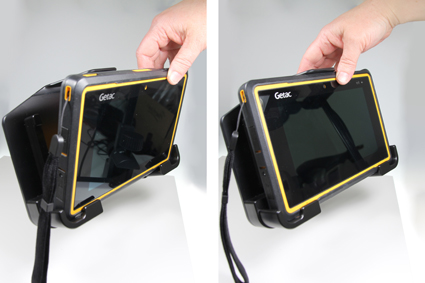

3. Az eszköz behelyezése a tartóba: helyezze az eszköz alsó részét a tartóba, majd nyomja a felső részét előre, hogy bepattanjon a tartóba. Az eszköz kivétele a tartóból: nyomja felfelé a tartó felső részét, ezzel egyidőben húzza fel és emelje ki az eszközt a tartóból.

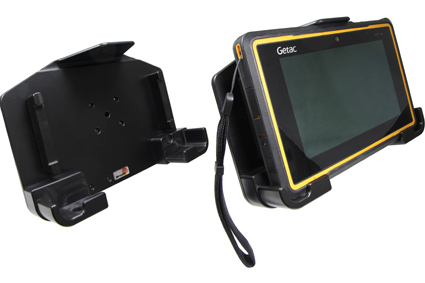

4. A tartó a helyére került.
