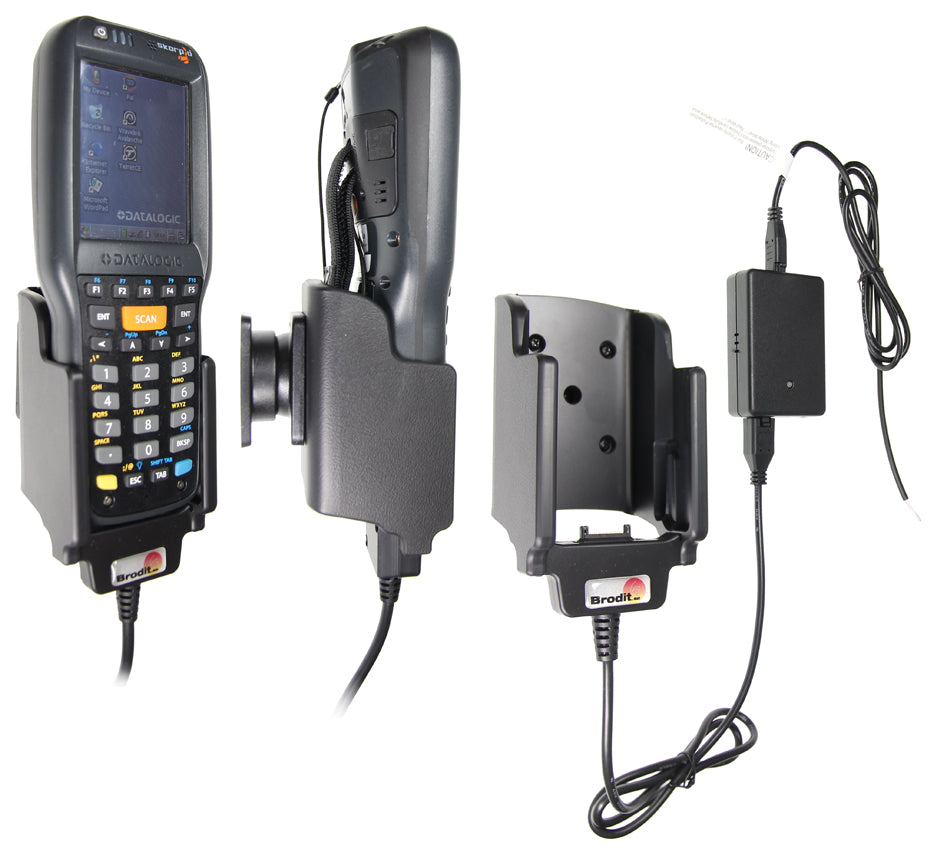

513568 - Aktív tartó fix bekötéssel

513568 - Aktív tartó fix bekötéssel

Csuklóval, Molex adapterrendszerrel. 2A töltő.

59.990 Ft
59.990 Ft
Akciós Elfogyott
Az aktív tartót a műszerfal mögé kötjük be, ezáltal biztosítva a diszkrét és kulturált megoldást, belső térbe vezetett kábelek nélkül.

Kiválasztható, hogy a tartót kizárólag a készülék töltésére használjuk, vagy csatlakoztatjuk az adaptert a Molex csatlakozóhoz további lehetőségek eléréséhez. Ez esetben a GPS vevő tápegységeként tudja használni, vagy más, egyéni módon (nem használható adat kommunikációhoz vagy audio csatlakozáshoz).

12/24 Volt. A termék E jóváhagyással rendelkezik. Csatlakoztassa a kábelt 2A- s biztosítékhoz és 2A töltőhöz. Professzionális felszerelés javasolt. A tartó csuklóval van felszerelve, így állíthatósága miatt elkerülhetjük a fényvisszaverődést. ProClipre szereljük fel.
  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Figyelem! Összeszerelés előtt kérjük, figyelmesen olvassa el a használati utasítást és nézze meg az ábrákat, mielőtt rögzíti a ProClip-et! Fontos: a töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszerelésekor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon!

Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fekete vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

A tartó összeszerelése:

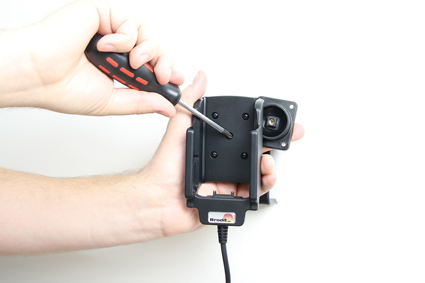

1. Lazítsa meg a csavarokat a tartó közepén, hogy eltávolíthassa a forgó rész csatlakozó lemezét a hátuljáról.

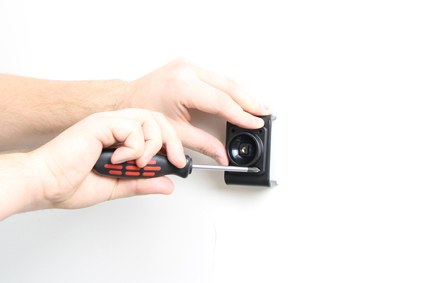

2. Helyezze a csatlakozó lemezt a kívánt pozícióba. A mellékelt csavarokkal rögzítse a csatlakozó lemezt a helyére.

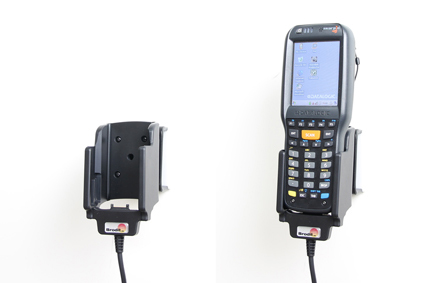

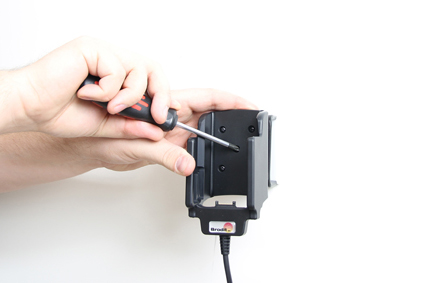

3. Helyezze a tartót a csatlakozó lemez fölé, hogy a forgó rész illeszkedjen. Csavarozza a tartót a csatlakozó lemezhez. A készülékhez tartozó összes kábel csatlakoztatható a tartóhoz.

4. A tartó a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • Datalogic Skorpio X3
  • Datalogic Skorpio X4

Töltési specifikáció
