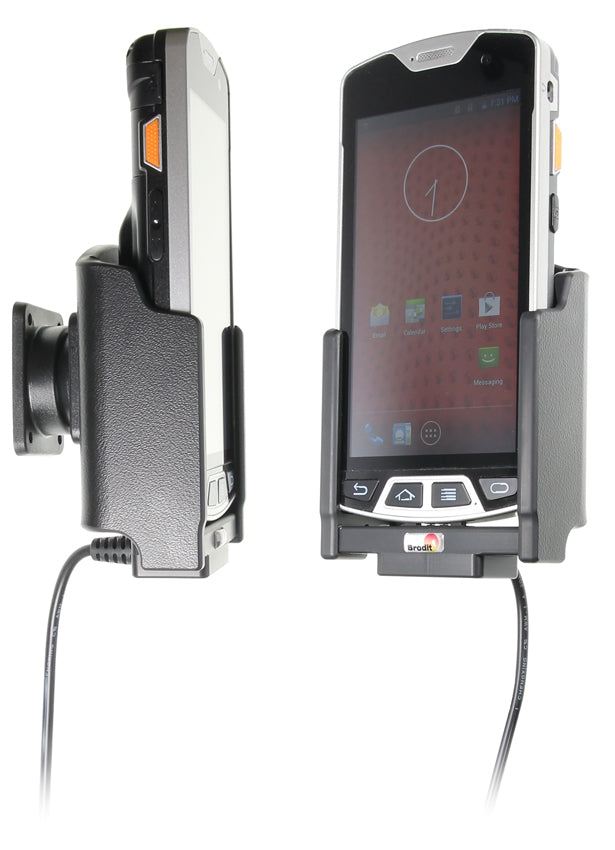

513755 - Aktív tartó fix bekötéssel

513755 - Aktív tartó fix bekötéssel

Csuklóval. Molex adapter rendszerrel. 2A töltő. Készülékhez védőtok nélkül.

73.990 Ft
73.990 Ft
Akciós Elfogyott

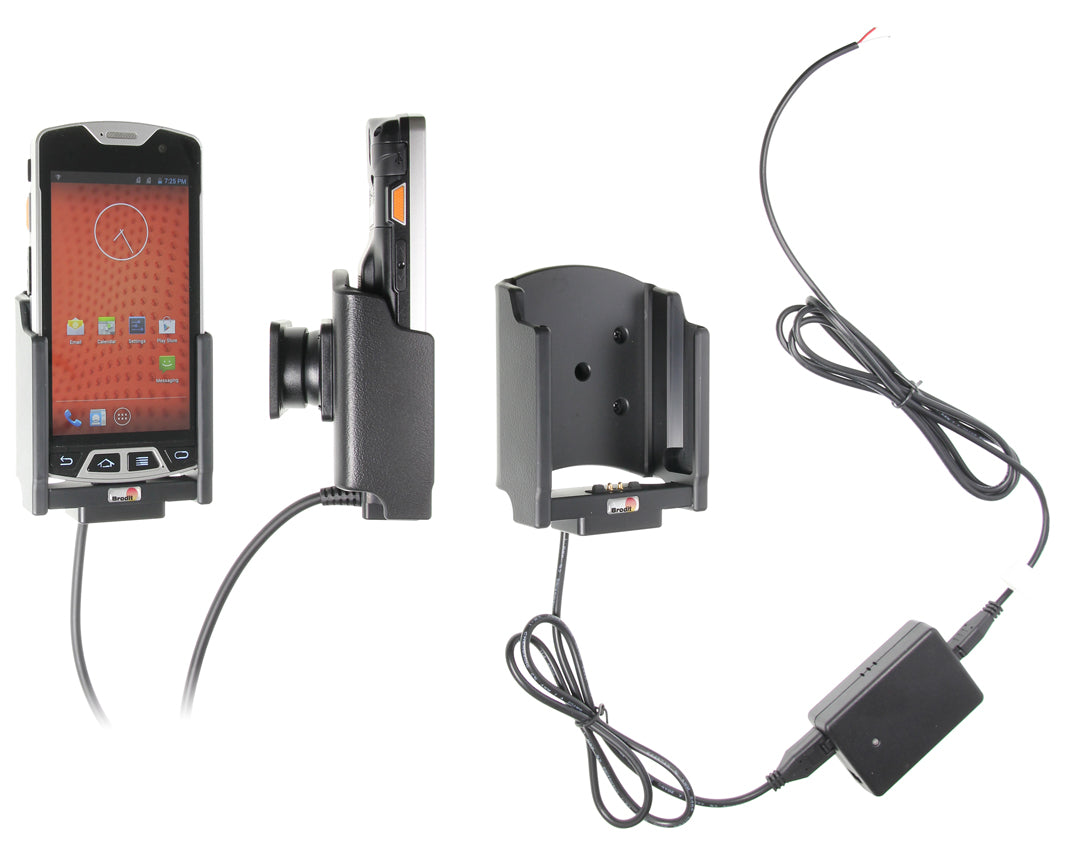

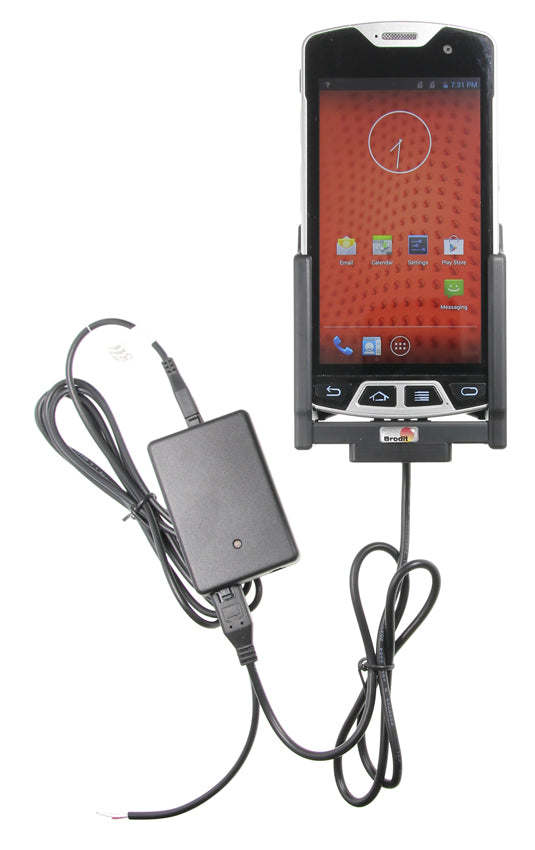

Tartsa aktív tartóban a készülékét, így az mindig frissen fel lesz töltve. Az aktív tartót a műszerfal mögé kötjük be, ezáltal biztosítva a diszkrét megoldást, belső térbe vezetett kábelek nélkül. Kényelmes és biztonságos! Kiválasztható, hogy a tartót kizárólag a készülék töltésére használjuk, vagy csatlakoztatjuk az adaptert a Molex csatlakozóhoz további lehetőségek eléréséhez. Ez esetben a GPS vevő tápegységeként tudja használni, vagy más, egyéni módon (nem használható adat kommunikációhoz vagy audio csatlakozáshoz). 12/24 Volt. A termék E jóváhagyással rendelkezik. Csatlakoztassa a hálózati kábelt egy 2A-s biztosítékhoz. Professzionális felszerelés javasolt. A tartó csuklóval van felszerelve, így állíthatósága miatt elkerülhetjük a fényvisszaverődést. ProClipre szereljük fel.
  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Figyelem! Összeszerelés előtt kérjük, figyelmesen olvassa el a használati utasítást és nézze meg az ábrákat, mielőtt rögzíti a ProClip-et! Fontos: a töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszerelésekor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon!

Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fekete vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

A tartó összeszerelése:

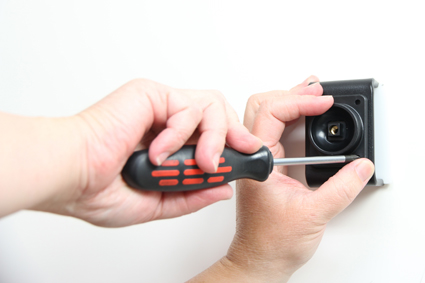

1. Lazítsa meg a csavarokat a tartó közepén, hogy eltávolíthassa a forgó rész csatlakozó lemezét a hátuljáról.

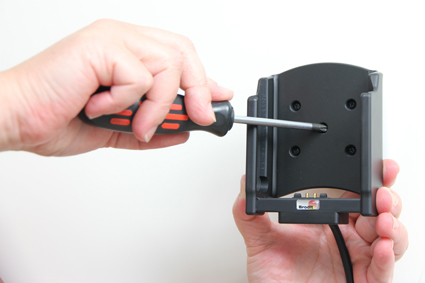

2. Helyezze a csatlakozó lemezt a kívánt pozícióba. A mellékelt csavarokkal rögzítse a csatlakozó lemezt a helyére.

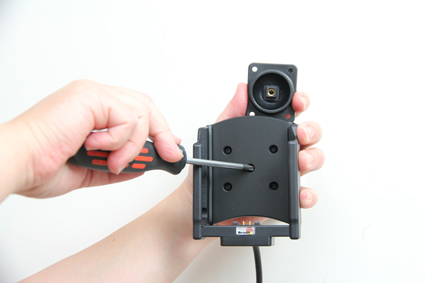

3. Helyezze a tartót a csatlakozó lemez fölé, hogy a forgó rész illeszkedjen. Csavarozza a tartót a csatlakozó lemezhez. A készülékhez tartozó összes kábel csatlakoztatható a tartóhoz.

4. A tartó a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • M3 Mobile SM10-series
  • M3 Mobile SM15-series
  • M3 Mobile SM20-series

Töltési specifikáció

Bemenő feszültség: DC/10-30V
Töltési feszültség: DC/4.75-5.3V
Töltési feszültség: 2.0A
Be- és kimeneti védelem: Bemeneti polaritás tévesztés/Kimeneti túlfeszültség/Kimeneti túláram/Kimeneti rövid védelem
: Felvett teljesítmény mutatója (zöld), kimenet (piros)
Működési hőmérséklet: 0°C ~ +40°C
Tárolási hőmérséklet: -20°C ~ +80°C
RoHS-kompatibilis: ROHS

Ne felejtse el a járművéhez tartozó Proclipet sem:
