513862 - Aktív tartó fix bekötéssel

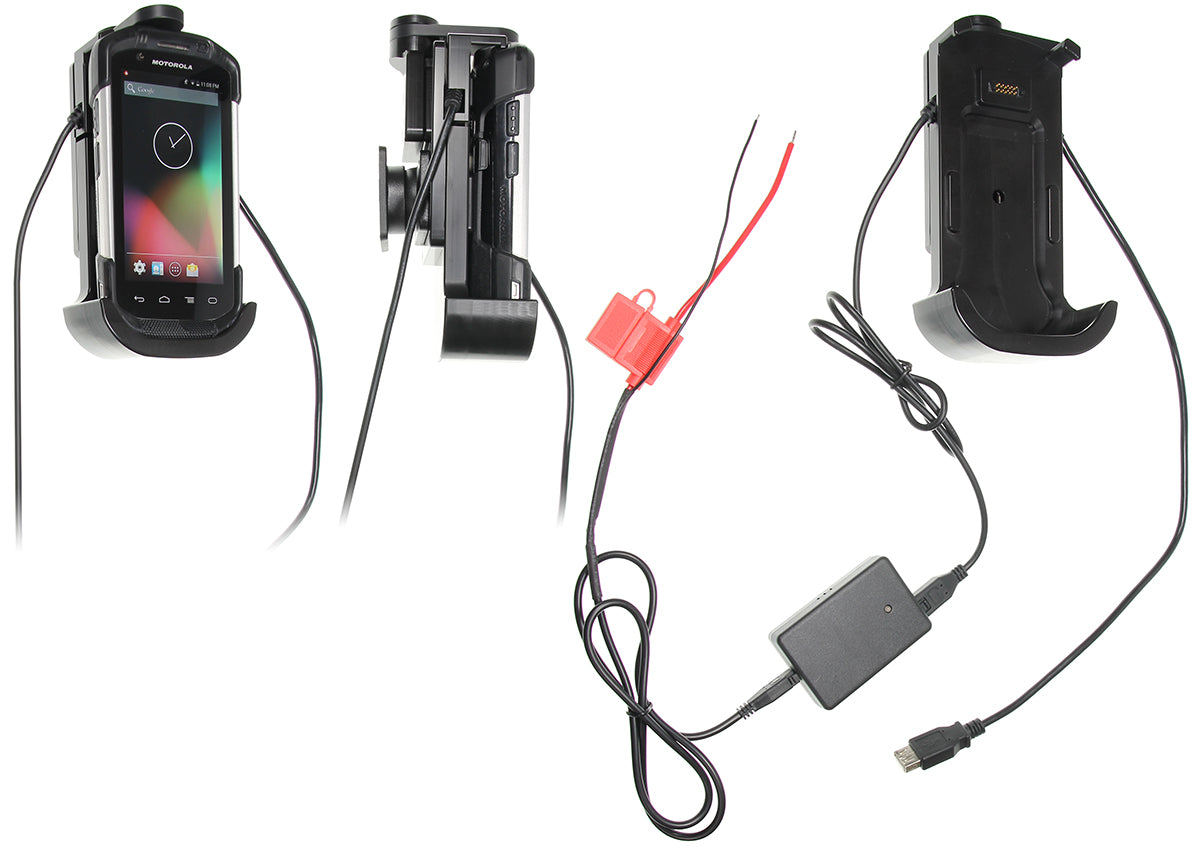

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket. Fontos: A töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon! Fontos: Ha a tartóhoz GPS/Data készüléket csatlakoztat, győződjön meg róla, hogy a töltő mindig a GPS vagy töltő adapter hatókörzetén belül legyen. Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz. A tartó felszerelése:

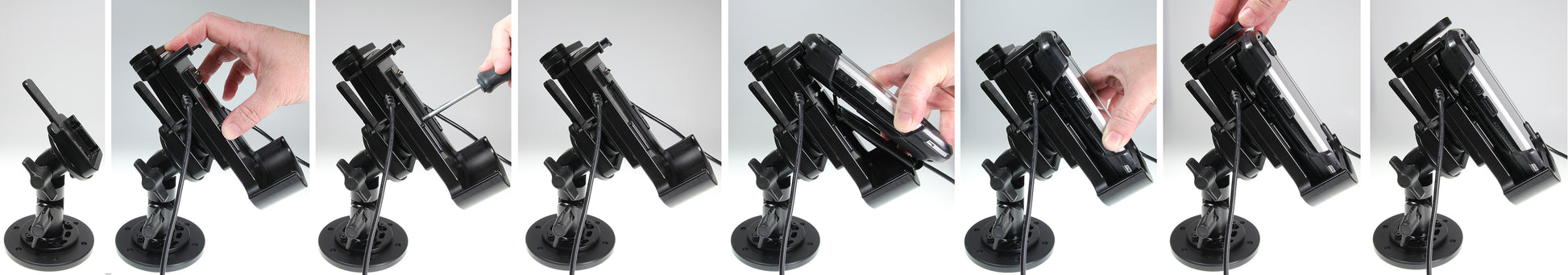

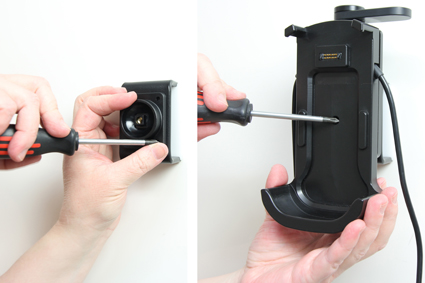

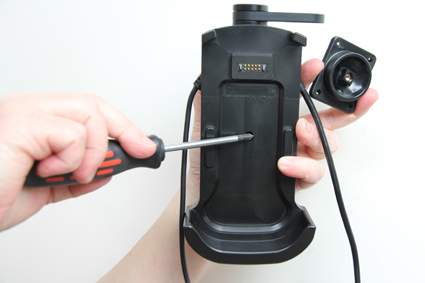

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

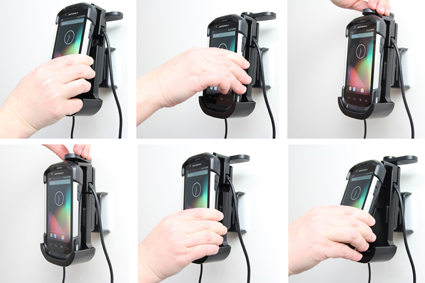

3. Helyezze az eszköz felső részét a tartó felső része alá és nyomja felfelé, hogy a felső rész fölfelé csússzon. Nyomja az eszköz alsó részét előre, majd lefelé, a tartóba. Fordítsa a forgatható felső rész oldalait úgy, hogy az eszközt a tartóba "zárja". Fordítsa a forgatható felső rész oldalait úgy, hogy az eszköz szabaddá váljon. Emelje az eszközt egyenesen felfelé, hogy a tartó felső része felfelé csússzon. Húzza maga felé az eszközt alsó részét és emelje az eszközt lefelé, ki a tartóból.

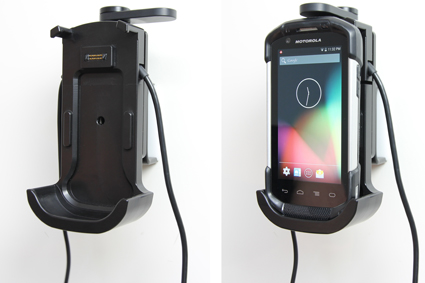

4. A tartó a helyére került.
