515662 - Kábelbeszorítós tartó csuklóval

Kérjük, telepítés előtt figyelmesen olvassa el a használati utasítást és nézze meg a telepítést segítő képeket!

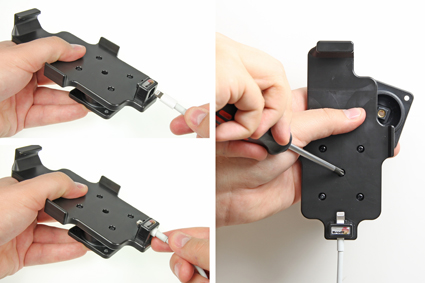

1. Helyezze a kábel csatlakozóját a tartó alján lévő lyukba. Óvatosan nyomja a csatlakozót lefelé és felfelé, hogy áthaladjon a záron és bemenjen a lyukba. Addig nyomja, amíg nem érzi/hallja, hogy bepattant a csatlakozó a helyére. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

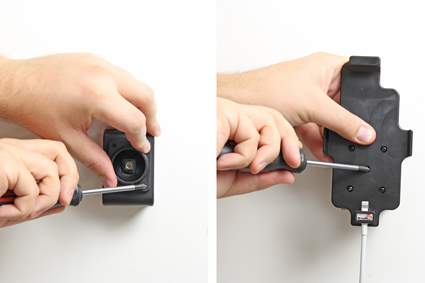

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Csavarozza a tartót a csuklóra. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

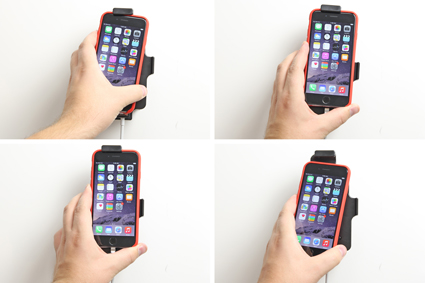

3. Az eszköz behelyezése a tartóba: Helyezze az eszköz felső részét a tartó felső részébe és nyomja lefelé, hogy a tartó teteje felfelé csússzon. Nyomja az eszköz alját előre a tartóba. Amikor az eszköz a csatlakozó fölé kerül a tartóban, akkor nyomja egyenesen lefelé, hogy a csatlakozzon a csatlakozóhoz. Óvatosan nyomja egyenesen lefelé az eszköz tetejét, amíg nem hallja/érzi, hogy bepattant a helyére. Az eszköz kivétele a tartóból: Nyomja az eszközt egyenesen felfelé, hogy a tartó felső része felfelé csússzon. Amikor az eszköz lecsatlakozott a csatlakozóról, húzza maga felé az eszköz alját és csúsztassa ki a tartóból.

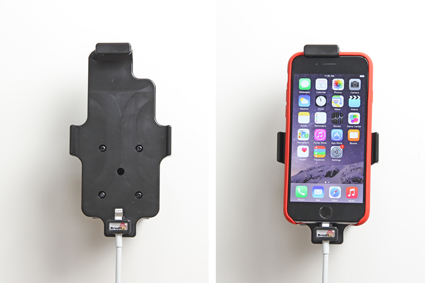

4. A tartó a helyére került.
