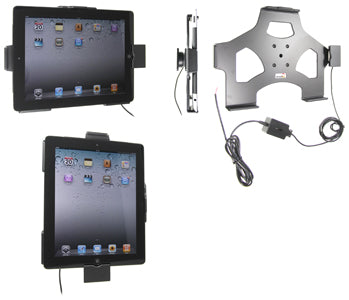

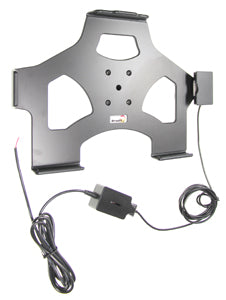

527244 - Aktív tartó fix bekötéssel

Figyelem! Összeszerelés előtt kérjük, figyelmesen olvassa el a használati utasítást és nézze meg az ábrákat, mielőtt rögzíti a tartót.

Fontos: a töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon! Fontos: Ha a tartóhoz GPS/Data készüléket csatlakoztat, győződjön meg róla, hogy a töltő mindig a GPS vagy töltő adapter hatókörzetén belül legyen.

Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

A tartó rögzítése:

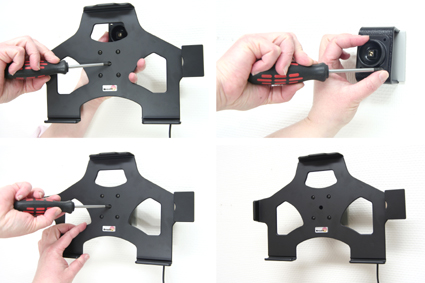

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

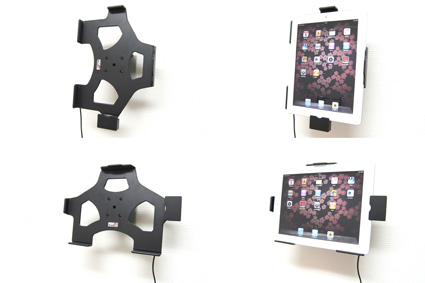

Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. A tartó középső csavarjával erősítse össze a csuklót. Húzza meg jól a csavarokat, egészen addig, amíg a csavarmenet el nem kezd akadni. Húzza a tartót maga felé és tartsa kissé mereven miközben rögzíti a csavarokat így a tartó a csukló felé fog illeszkedni. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

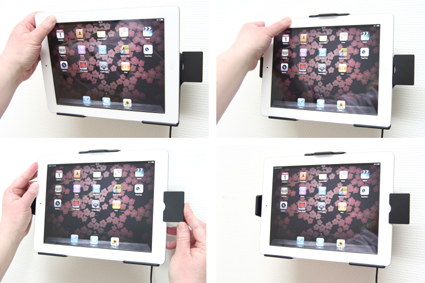

2. A készülék behelyezése a tartóba: Tegye a készülék alját a tartóba, majd fordítsa/nyomja előre a felső részét, így az be fog pattanni a helyére. Óvatosan csúsztassa a készüléket a tartóba, így hallani/érezni fogja, hogy rögzül.

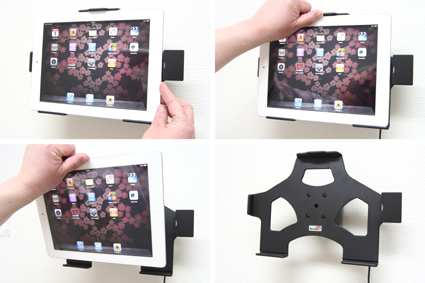

3. A készülék eltávolítása a tartóból: Csúsztassa balra, majd nyomja lefelé a készülék tetejét, ezzel egy időben húzza kifelé a felső részt, majd emelje ki teljesen a tartóból.

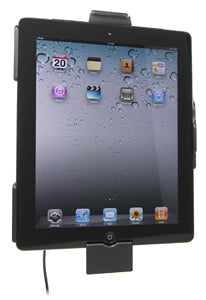

4. A tartó a helyére került.
