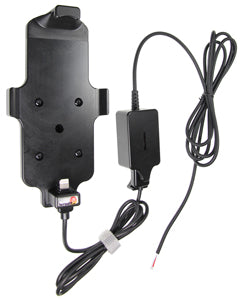

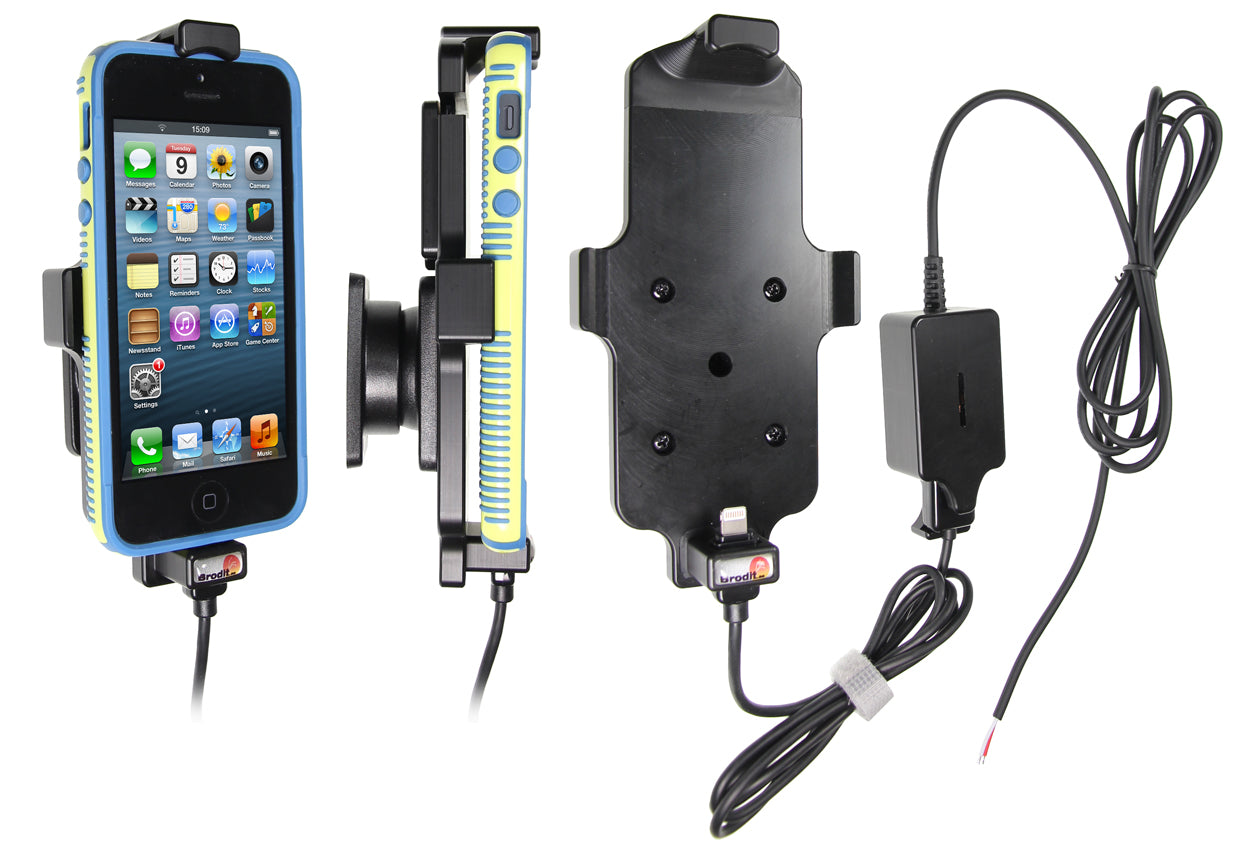

527500 - Aktív tartó fix bekötéssel

Figyelem! Összeszerelés előtt kérjük, figyelmesen olvassa el a használati utasítást és nézze meg az ábrákat, mielőtt rögzíti a tartót. Fontos: a töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon! Fontos: Ha a tartóhoz GPS/Data készüléket csatlakoztat, győződjön meg róla, hogy a töltő mindig a GPS vagy töltő adapter hatókörzetén belül legyen.

Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

A tartó rögzítése:

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. A tartó középső csavarjával erősítse össze a csuklót. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

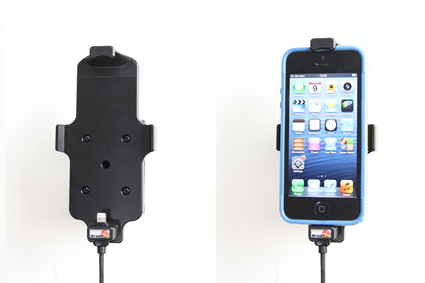

3. A készülék behelyezése a tartóba: Tegye a készülék alsó részét a tartóba, majd nyomja a felső részt előre/felfelé. A készülék eltávolítása a tartóból: nyomja felfelé a készülék alját, ezzel egy időben húzza lefelé, ki a tartóból.

4. A tartó a helyére került.
