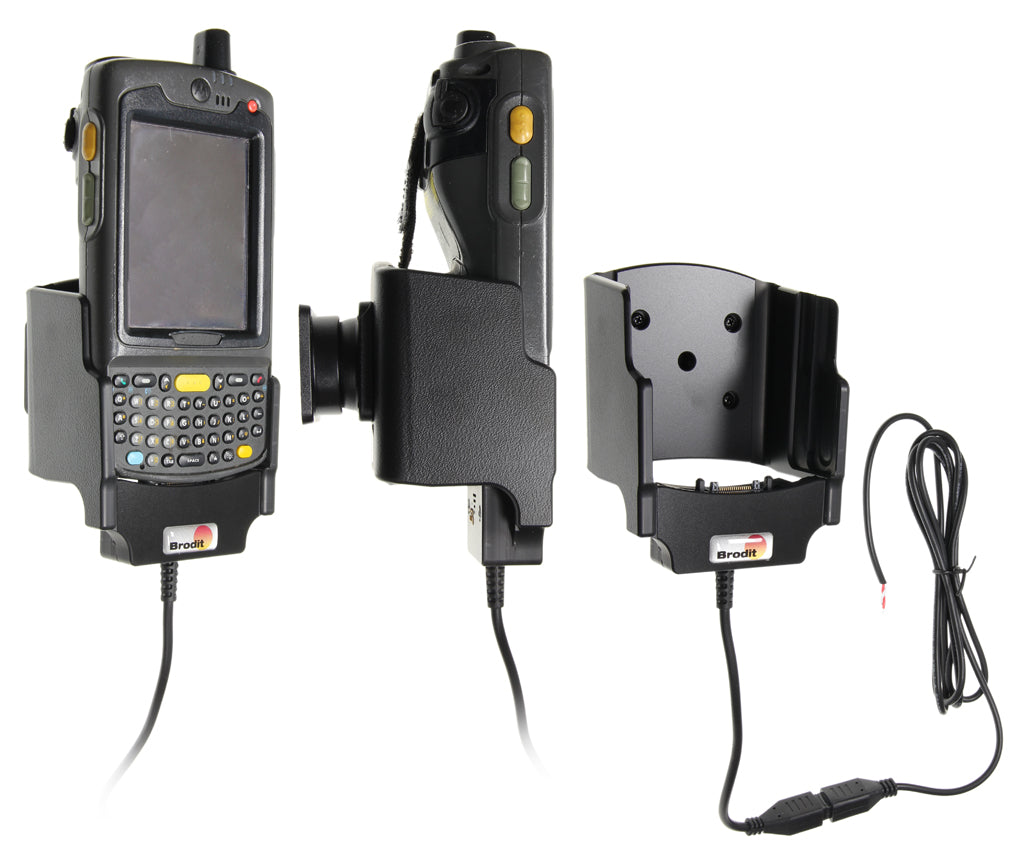

532044 - Aktív tartó fix bekötéssel

532044 - Aktív tartó fix bekötéssel

Csuklóval, a tartóba integrált töltővel. Szabványos és bővített akkumulátorral használt készülékhez.

73.990 Ft
73.990 Ft
Akciós Elfogyott
Egy töltős tartó, melynek kábelét a műszerfal mögé kell beszerelni. Ez egy diszkrét, ízléses felszerelési mód, mivel nem látszik a kábel az autó belsejében. A tartóhoz egy közvetlen, szabad végű és egy Molex adapter rendszer kábel csatlakozik. Kiválasztható, hogy a tartót kizárólag a készülék töltésére használjuk, vagy csatlakoztatjuk az adaptert a Molex csatlakozóhoz további lehetőségek eléréséhez. Ez esetben a GPS vevő tápegységeként tudja használni, vagy más, egyéni módon (nem használható adat kommunikációhoz vagy audio csatlakozáshoz). 12/24 Volt. A termék E jóváhagyással rendelkezik. Csatlakoztassa a kábelt 2A- s biztosítékhoz és 2A töltőhöz. Professzionális felszerelés javasolt. A tartó csuklóval van rögzítve, mely állítható, hogy elkerüljük a fényvisszaverődést. ProClip-re szereljük fel.
  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Figyelem! Összeszerelés előtt kérjük, figyelmesen olvassa el a használati utasítást és nézze meg az ábrákat, mielőtt rögzíti a ProClip-et! Fontos: a töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon!

Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fekete vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

A tartó összeszerelése:

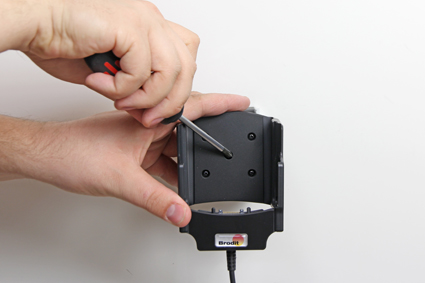

1. Lazítsa meg a csavarokat a tartó közepén, hogy eltávolíthassa a forgó rész csatlakozó lemezét a hátuljáról.

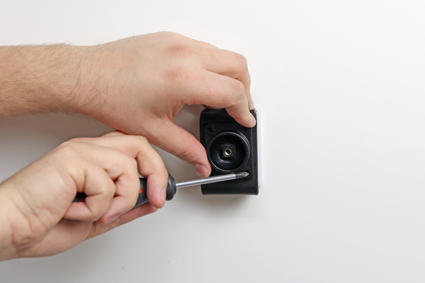

2. Helyezze a csatlakozó lemezt a kívánt pozícióba. A mellékelt csavarokkal rögzítse a csatlakozó lemezt a helyére.

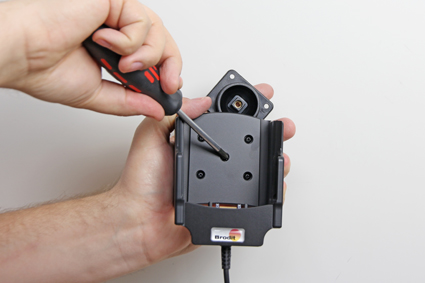

3. Helyezze a tartót a csatlakozó lemez fölé, hogy a forgó rész illeszkedjen. Csavarozza a tartót a csatlakozó lemezhez. A készülékhez tartozó összes kábel csatlakoztatható a tartóhoz.

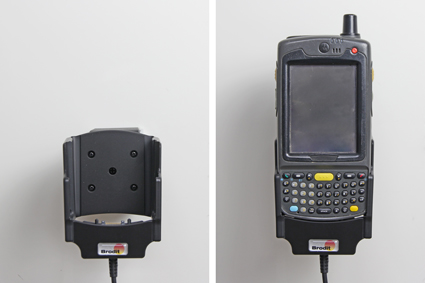

4. A tartó a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • Zebra MC70
  • Zebra MC75
  • Motorola MC70
  • Motorola MC75
  • Symbol MC70
  • Symbol MC75

Töltési specifikáció
