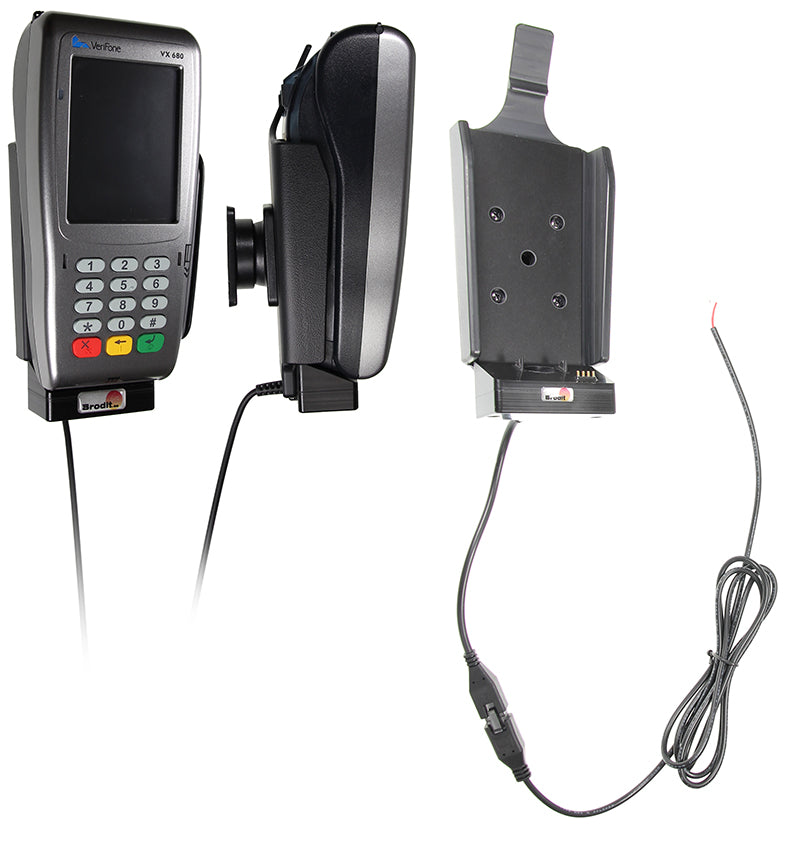

532304 - Aktív tartó fix bekötéssel

Figyelem! Összeszerelés előtt kérjük, figyelmesen olvassa el a használati utasítást és nézze meg az ábrákat, mielőtt rögzíti a tartót. Fontos: a töltő egység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon!

Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24 voltos áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

A tartó rögzítése:

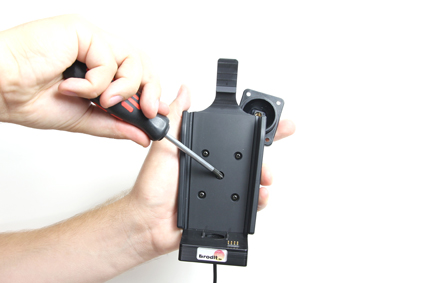

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

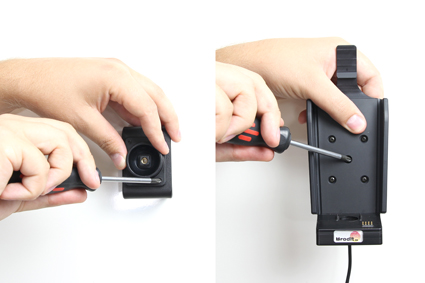

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

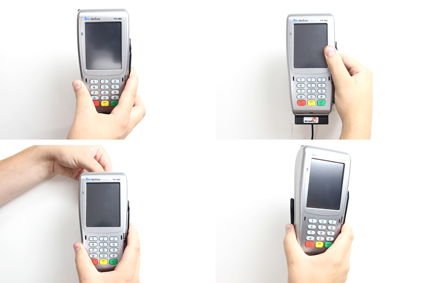

3. A készülék behelyezése a tartóba: Tegye a készülék alját a tartóba, majd pattintsa előre a készülék felső részét, így az rögzülni fog a helyén. A készülék eltávolítása a tartóból: Nyomja a tartó felső részét előre, majd amint a készülék szabaddá válik, emelje ki a tartóból.

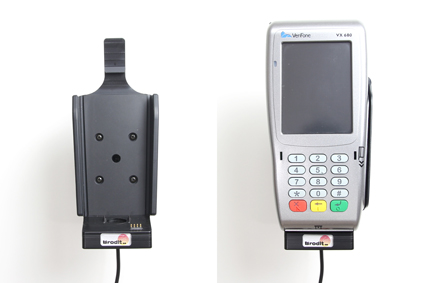

4. A tartó a helyére került.
