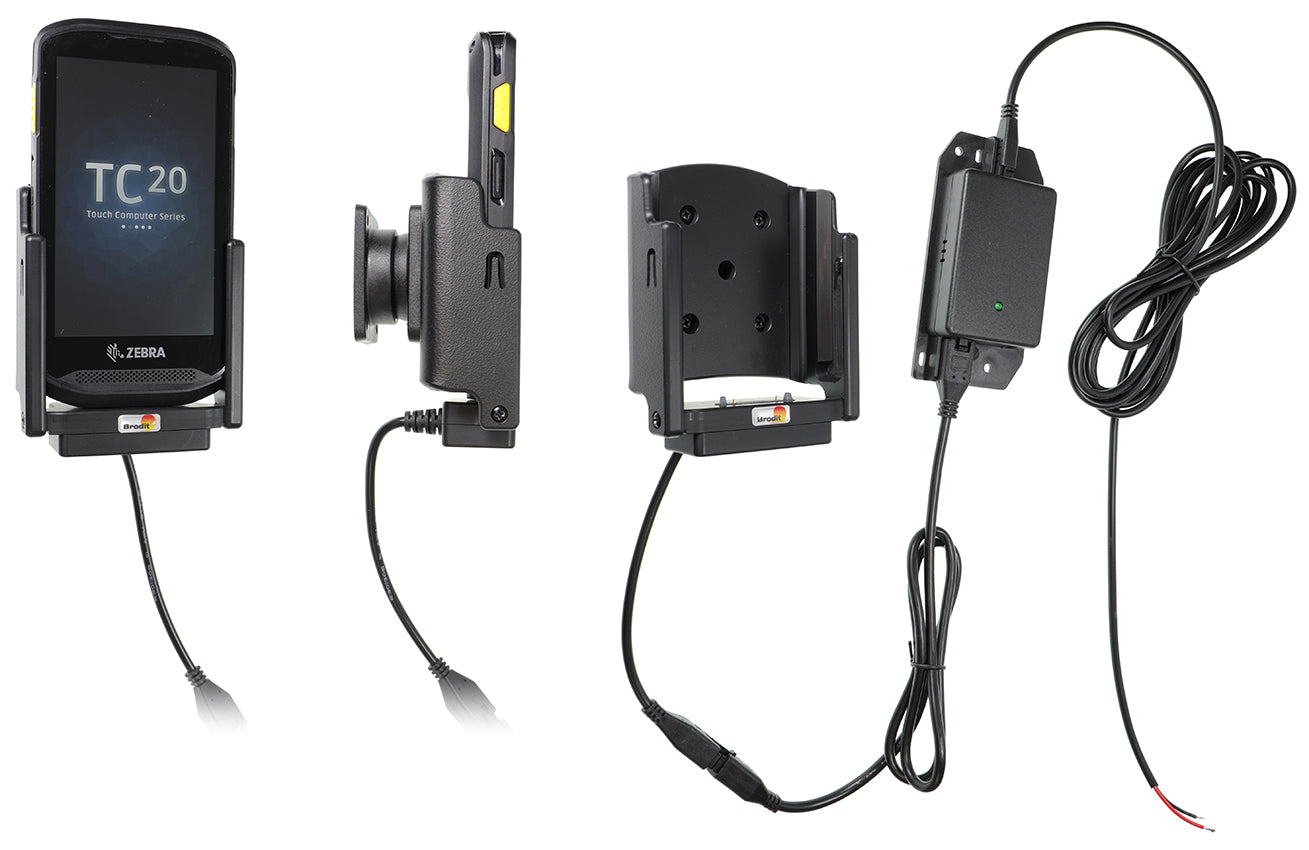

713019 - Aktív tartó fix bekötéssel

713019 - Aktív tartó fix bekötéssel

Csuklóval, Molex adapterrendszerrel. 2A töltő. 12/24 Volt.

75.990 Ft
75.990 Ft
Akciós Elfogyott
An active holder which is to be connected inside the dashboard, this gives a discreet, neat installation without cables hanging over the interior!

You can choose to use the holder as an active holder for charging of your device only, or to connect an adapter to the Molex connector for additional features. Then you can use the holder also for power supply of a GPS receiver or other own solutions (can not be used for data communication or audio connection).

12/24 Volt. The product is E-approved. 2A charger.  Professional installation recommended. The holder is attached onto a tilt swivel so you can easily adjust your device in order to avoid light reflection. Attach onto a ProClip Mounting Platform.
  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket. Vezesse a kábelt a tartótól a műszerfalig és vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24V-os áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

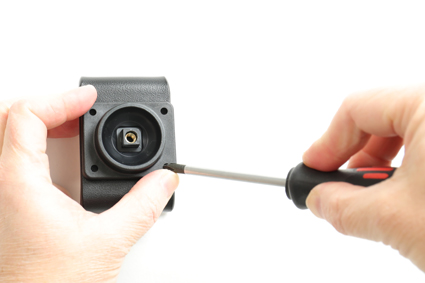

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

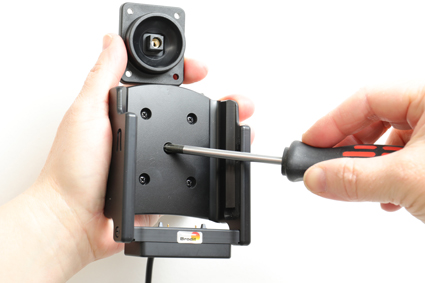

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal.

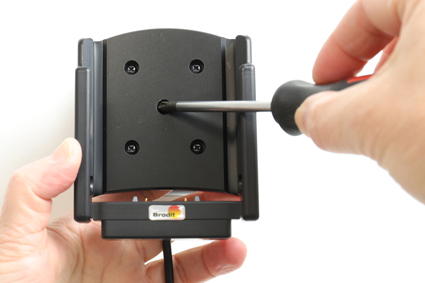

3. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

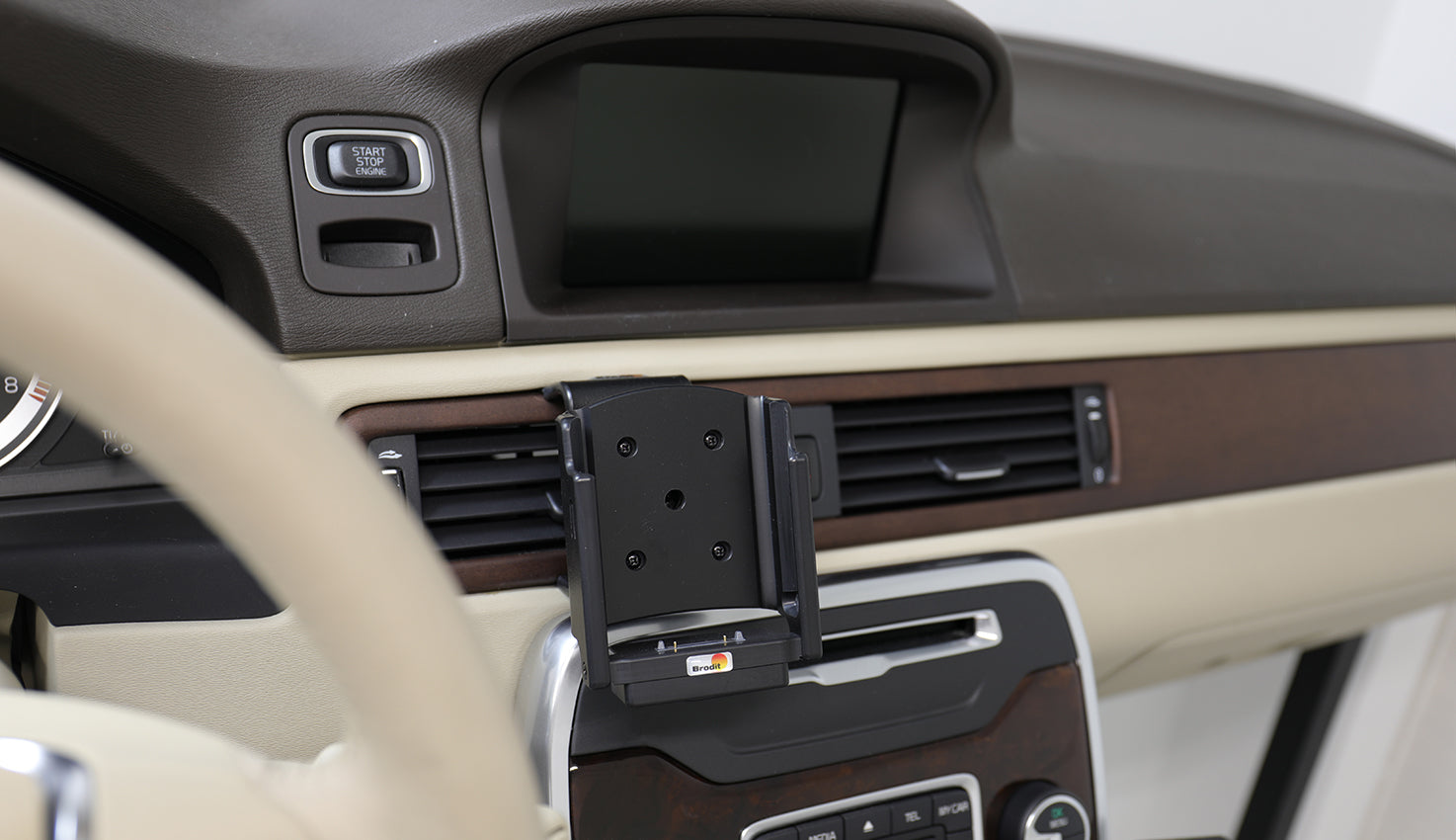

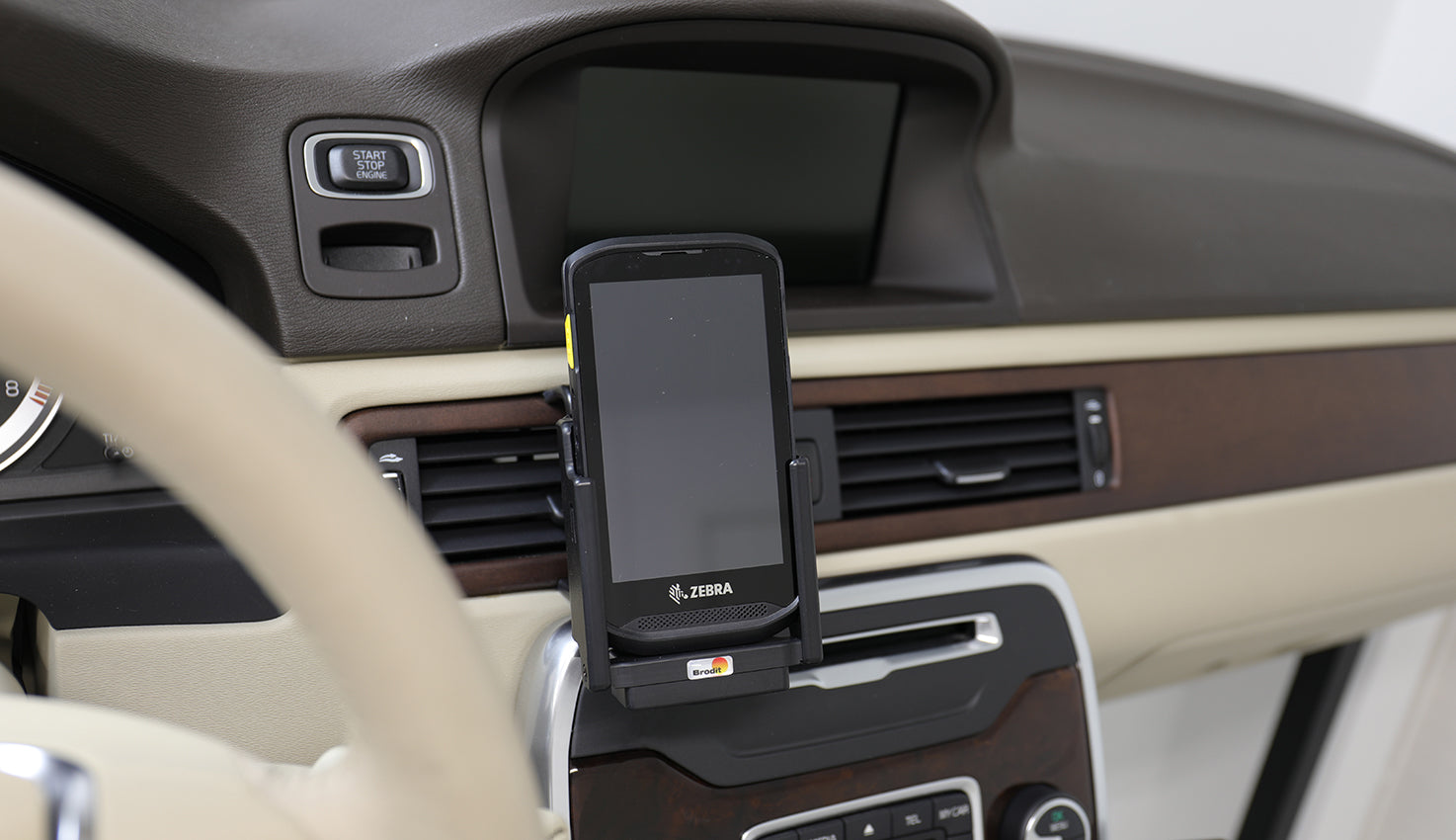

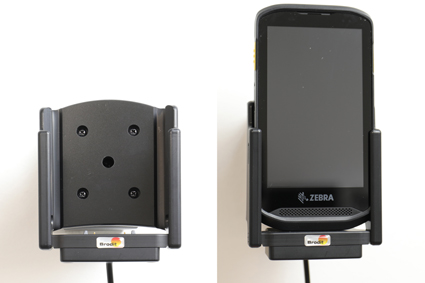

4. A tartó a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • Zebra TC20
  • Zebra TC25

Töltési specifikáció

Kábel hossza: Teljes hossz: 420 cm (Tartótól a dobozig: 77 cm, Csatlakozók+dobozt 37 cm, Doboz a nyitott végig: 305 cm.)
