713029 - Aktív tartó fix bekötéssel

713029 - Aktív tartó fix bekötéssel

Powerbank BTRY-TC2X-PRPK1-01 készülékhez. Csuklóval, Molex adapter rendszerrel. 2A töltő. 12/24V.

75.990 Ft
75.990 Ft
Akciós Elfogyott
Ezt a tartót azoknak ajánljuk, akik biztonságban szeretnék tudni készülékeiket, illetve könnyen hozzá szeretnének férni. BT-000343 hordozható töltővel ellátott eszközökhöz. Az aktív tartót a műszerfal mögé kötjük be, ezáltal biztosítva a diszkrét megoldást, belső térbe vezetett kábelek nélkül. Kényelmes és biztonságos!

Kiválasztható, hogy a tartót kizárólag a készülék töltésére használjuk, vagy csatlakoztatjuk az adaptert a Molex csatlakozóhoz további lehetőségek eléréséhez. Ez esetben a GPS vevő tápegységeként tudja használni, vagy más, egyéni módon (nem használható adat kommunikációhoz vagy audio csatlakozáshoz).

12/24 Volt. A termék E jóváhagyással rendelkezik. Csatlakoztassa a hálózati kábelt egy 2A-s biztosítékhoz. Professzionális felszerelés javasolt. A tartó csuklóval van felszerelve, így állíthatósága miatt elkerülhetjük a fényvisszaverődést. Könnyen válthat a függőleges és vízszintes pozíciók között a tartó elfordításával. 20°-ban billenthető és 360°-ban forgatható. AMPS-furatokkal. Szín: fekete. Kiváló minőségű fekete ABS és Acetal műanyagból készül Svédországban. ProClipre vagy Pedestal Mountra szereljük fel.

Méretek: 82 x 115 x 67 mm (Sz x M x V mm)
Súly: 300 g
Kábelhossz: 396 cm

Töltési specifikációk:
Bemenő feszültség: DC/10-30V
Töltési feszültség: DC/4.75-5.3V
Kimenő áramerősség: 2.0A
Be- és kimeneti védelem: Bemeneti polaritás tévesztés/Kimeneti túlfeszültség/Kimeneti túláram/Kimeneti rövid védelem
LED töltési jelző: Felvett teljesítmény mutatója (zöld), kimenet (piros)
Működési hőmérséklet: 0°C ~ +40°C
Tárolási hőmérséklet: -20°C ~ +80°C
RoHS-kompatibilis: ROHS
  • Egy éves garancia
Minden részlet megtekintése

TOVÁBBI INFORMÁCIÓK

Beszerelés lépései

alternatetext alternatetext alternatetext alternatetext

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket. Fontos: A töltőegység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon! Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24V-os áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz. A tartó felszerelése:

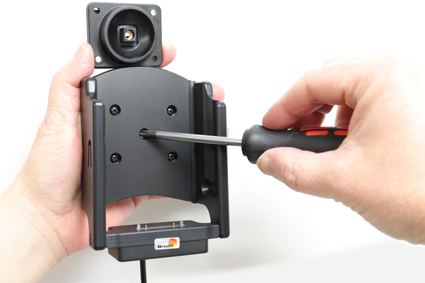

1. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét.

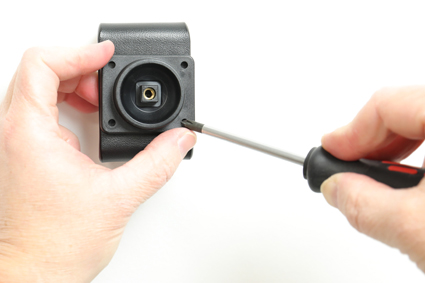

2. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal.

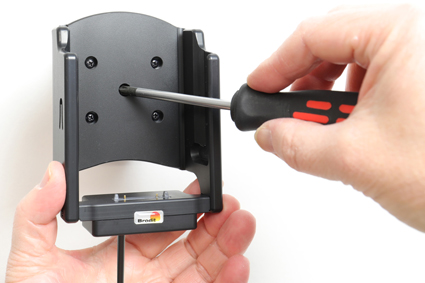

3. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

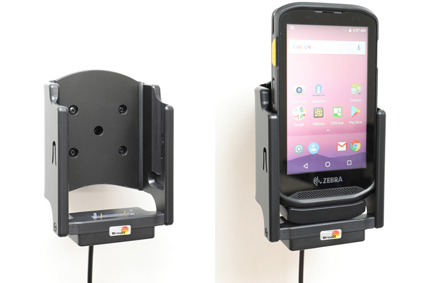

4. A tartó a helyére került.

Használati útmutató letöltése

Kompatibilis modellek

  • Zebra TC20
  • Zebra TC25

Töltési specifikáció

Kábel hossza: Összesen 396 cm (Tartó - Molex 6 pin gyorscsatlakozó: 12 cm, Molex 6 pin gyorscsatlakozó - Doboz: 68 cm, Doboz: 11 cm, Doboz - nyitott vég: 295 cm.) Töltési specifikációk: Bemeneti feszültség: DC/10-30V Töltési feszültség: DC/4,75-5,3V Kimeneti áramerősség (Tipikus): 2,0A Bemeneti és kimeneti védelem: Bemeneti polaritásfordítás/Kimeneti túlfeszültség/Kimeneti túláram/Kimeneti rövidzárlat védelem LED töltésjelző: Tápbemenet jelző (Zöld), Ovp/Ocp/Kimeneti rövidzárlat (Piros) Működési hőmérséklet: 0°C ~ +40°C Tárolási hőmérséklet: -20°C ~ +80°C RoHS megfelelőség: ROHS

Ne felejtse el a járművéhez tartozó Proclipet sem:
