714013 - Kábelbeszorítós tartó csuklóval

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket.

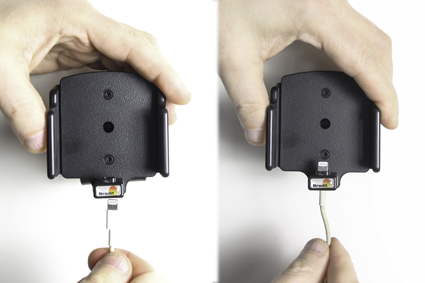

1. Helyezze a kábel csatlakozóját a tartó alján található furatba. Óvatosan nyomja a csatlakozót lefelé és előre, hogy átmenjen záron és a furatba menjen. Addig nyomja, amíg nem érzi/hallja, hogy a csatlakozó a helyére nem pattant a tartóban.

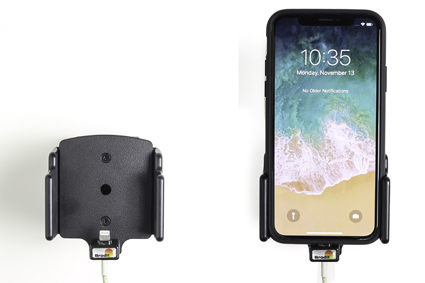

2. A tartó beállítása az eszközhöz: Lazítsa meg a csavarokat a tartó elején, hogy a tartó oldalai állíthatóak legyenek. Helyezze az eszközt a tartóba és nyomja össze a tartó oldalait, hogy az eszköz megfelelően a helyén legyen. Húzza meg a csavarokat a tartó elején.

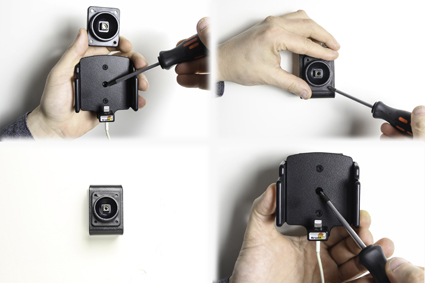

3. Lazítsa meg a tartó közepén a csavart, így eltávolíthatja a csukló hátsó részét. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. A tartó középső csavarjával erősítse össze a csuklót. Húzza meg jól a csavarokat, egészen addig, amíg a csavarmenet el nem kezd akadni. Húzza a tartót maga felé és tartsa kissé mereven miközben rögzíti a csavarokat így a tartó a csukló felé fog illeszkedni. Húzza meg a csavarokat, amíg a tartó szorosan a helyére nem kerül, de ez később még állítható.

4. A tartó a helyére került.
