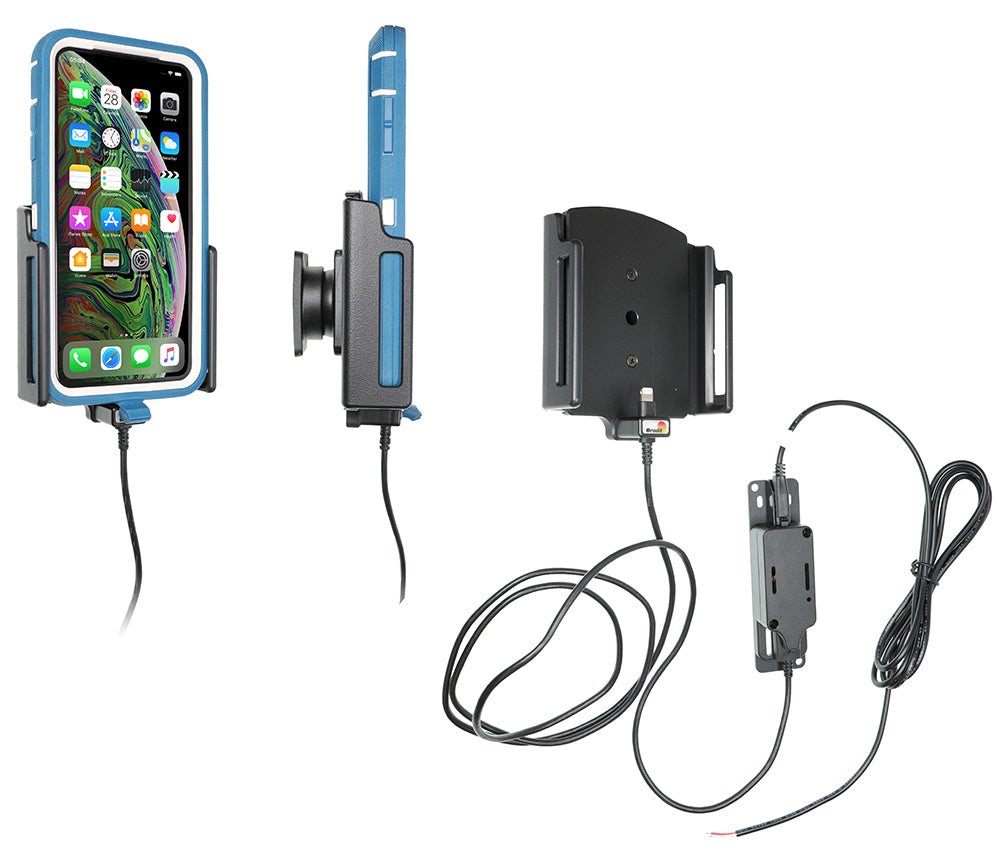

727084 - Aktív tartó fix bekötéssel

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket. Fontos: A töltőegység áramfogyasztása 2A, használjon külső biztosítékot. Beszereléskor a tartó piros vezetékét csatlakoztassa a külső biztosíték által védett áramkör pozitív részéhez, közel az energiaforráshoz. Vezesse a kábelt a tartótól a műszerfalig, és a mellékelt ragasztóval rögzítse a töltőt. Győződjön meg róla, hogy a töltő a műszerfal mögött jól szellőző helyen álljon! Vezesse az elektromos vezetéket a töltőtől a gépkocsi áramforrásához és csatlakoztassa a következőképpen:

1. Kösse a fehér vezetéket a negatív föld pólushoz.

2. Kösse a piros vezetéket a 12/24V-os áramellátáshoz, amelyet a jármű gyújtáskapcsolója szabályoz.

1. Lazítsa ki a tartó elülső részén található alsó és felső csavart, hogy a tartó oldalai állíthatóak legyenek. Helyezze az eszközt a tartóba és a tartó oldalait illessze az eszközhöz. Óvatosan vegye ki az eszközt a tartóból, a tartó oldalainak elmozdítása nélkül. Húzza meg a csavarokat.

2. Csavarja ki a tartó közepén a csavart, amíg egy halk kattanást nem hall, így erős kézmozdulattal eltávolíthatja a csukló hátsó részét.

3. Helyezze a csukló talp részét a kívánt helyre. Ezután rögzítse a mellékelt csavarokkal. Helyezze a tartót a talp fölé úgy, hogy az illeszkedjen a csuklóval. A tartó középső csavarjával erősítse össze a csuklót. Húzza a tartót maga felé, így a tartó a csukló felé fog illeszkedni. Húzza meg a csavarokat. Nagyon fontos, hogy az eszközt EGYENESEN lefelé és EGYENESEN felfelé csúsztassa ki a tartóból.

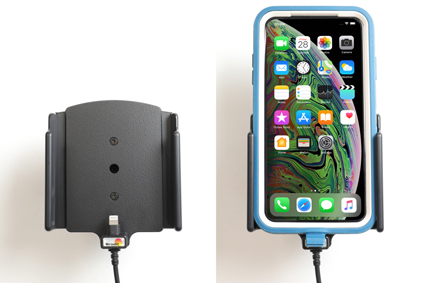

4. A tartó a helyére került.
