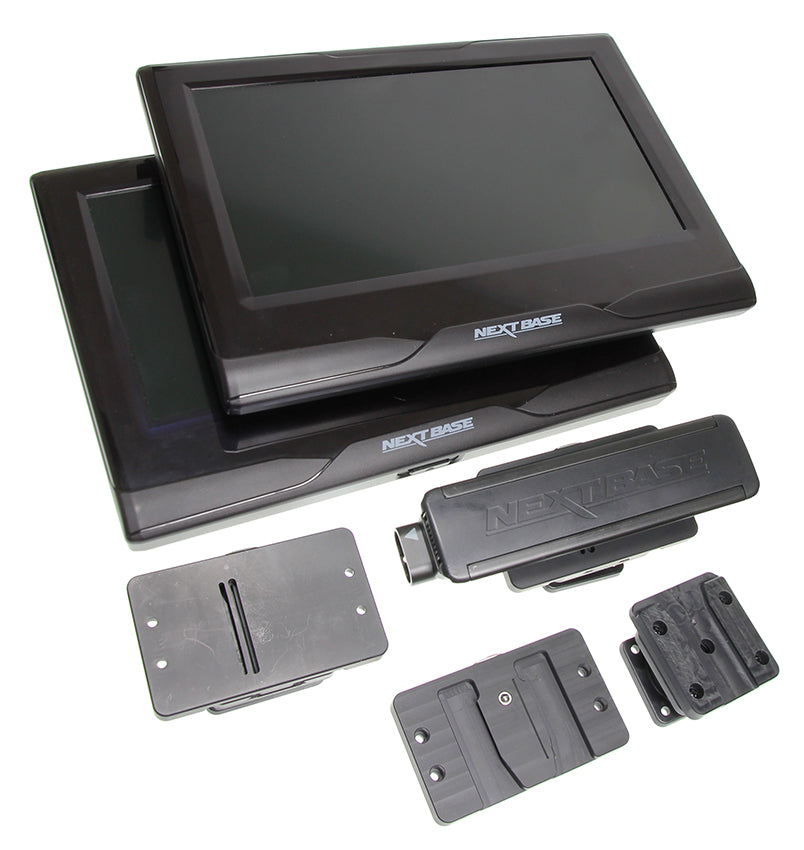

810697 - Eszközrögzítő adapter

Mielőtt elkezdené a telepítést, kérjük, olvassa el a használati útmutatót és tekintse át a képeket.

1. Távolítsa el az eredeti Duo Cinema állványt a Nextbase fejtámla állványról a 6 csavar meglazításával. Helyezze a szerelési adapterlemezt a Duo Cinema állvány hátulsó részére és csavarozza a helyére a hat eltávolított csavarból 4 csavar segítségével.

2. Lazítsa meg a szerelési adapter közepén a csavart, így eltávolíthatja a lemezt. Helyezze a lemezt a Brodit fejtámla állványra. Ezután rögzítse a mellékelt csavarokkal. Helyezze a szerelési adaptert a lemez fölé úgy, hogy az illeszkedjen a csuklóval. Húzza meg a csavarokat, amíg az adapter szorosan a helyére nem kerül, de ez később még állítható.

3. A fejtámla állvány részeinek telepítéséhez kövesse a képeket. Helyezze a fejtámla állvány hátulsó részét a fejtámla elülső részére. Nyomja maga felé, az ülés fejtámlája és a háttámla közötti résbe. Helyezze a szerelési adaptert a fejtámla állvány hátulsó részére, hogy a csavarok illeszkedjenek a furatokkal. Húzza meg a csavarokat, amíg az állványt a helyére nem zárja. A fejtámla állvány a helyére került.

4. A szerelési adapter telepítése a képernyőre: Helyezze a Duo Cinema állvánnyal ellátott adaptert a képernyő hátulsó részére és nyomja az oldalait a helyére.

A képernyő telepítése a fejtámla állványra: Helyezze a képernyőt a fejtámla állványon található szerelési adapter fölé. Nyomja a képernyőt egyenesen lefelé, hogy megfelelően illeszkedjen az adapterre.

A képernyő eltávolítása: Nyomja a képernyőt egyenletesen felfelé, el a szerelési adaptertől.
